Texas Instruments DS160PR412-421EVM Evaluierungsmodul
Das Texas Instruments DS160PR412-421EVM Evaluierungsmodul bietet eine komplette Plattform mit hoher Bandbreite zur Evaluierung der Signalkonditionierungsfunktionen des DS160PR412 PCI-Express 4.0 Vierkanal-Linear-Redrivers. Das DS160PR412-421EVM Evaluierungsmodul von TI kann mit dem PCIe-Edge-Steckverbinder auf dem Board direkt in einen PCIe-Steckplatz eines Servers oder PC-Motherboards gesteckt und mit einem der beiden PCIe-Steckverbindern auf dem Evaluierungsmodul mit einer PCIe-Add-in-Karte gekoppelt werden.
Die zwei DS160PR412 und die zwei DS160PR421 Bauteile können die Übertragungsentfernung eines PCI-Express® 4.0 16-x-Busses erweitern. Das DS160PR412-421EVM Board kann für Standard-Konformitätstests, Evaluierung des Betriebsverhaltens und für das anfängliche System-Prototyping verwendet werden.
Merkmale
- PCIe-x16- und PCIe-x8-Riser-Karte mit zwei DS160PR412 und zwei DS160PR421 unidirektionalen Vierkanal-Linear-Redrivern, die mit Raten von bis zu 25 GBit/s betrieben werden
- DS160PR412: Linear-Redriver mit 1:2-MUX
- DS160PR421: Linear-Redriver mit 2:1-DEMUX
- Lineare Entzerrung für eine nahtlose Unterstützung von Link-Training und PCIe-Kanalerweiterung
- CTLE-Verstärkung von bis zu 18 dB bei 8 GHz
- Bauteilkonfiguration und MUX-Auswahl über Pin-Steuerung, SMBus oder I2C
- Durchfluss-Layout, ohne dass ein Kühlkörper erforderlich ist
- Industrie-Temperaturbereich: -40 °C bis +85 °C
Applikationen
- PCI Express Gen 1, 2, 3 und 4
- Hochgeschwindigkeits-Schnittstellen von bis zu 25 GBit/s
- Unternehmens-Server-Motherboard, -Workstation
- Unternehmensspeicher
- Unternehmens-Add-In-Karte, -Endpunkt

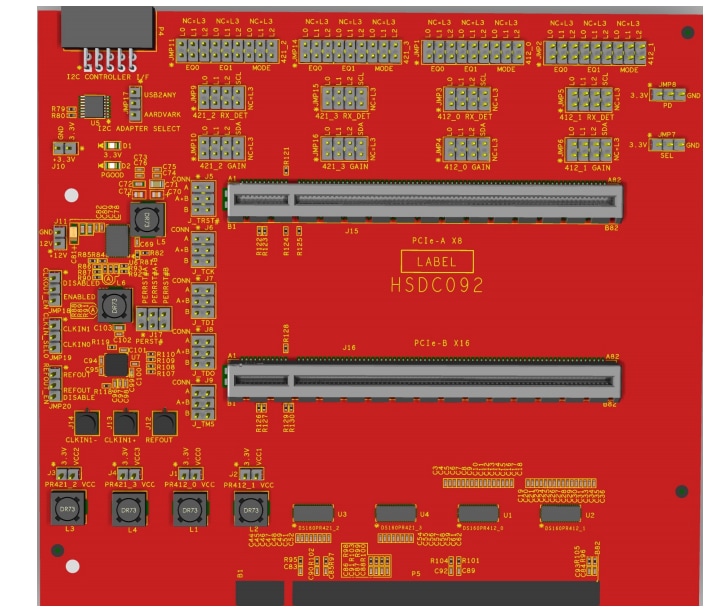

Layout
