Texas Instruments DRV8434A/DRV8434A-Q1 Stepper-Treiber
Texas Instruments DRV8434A/DRV8434A-Q1 Schrittmotortreiber sind mit zwei N-Kanal-Leistungs-MOSFET-H-Brückentreibern, einem Mikroschritt-Impulszähler und einer integrierten Strommessung vollständig integriert. Der DRV8434A/DRV8434A-Q1 kann einen Full-Scale-Ausgangsstrom von bis zu 2,5 A (abhängig vom PCB-Design) ansteuern. Die DRV8434A/DRV8434A-Q1 Schrittmotortreiber sind für Industrie- und Unterhaltungselektronik-Applikationen ausgelegt. Die Bauteile von Texas Instruments DRV8434A-Q1 sind gemäß AEC-Q100 für Fahrzeuganwendungen zugelassen.
Merkmale
- PWM-Mikroschritt-Motortreiber
- Einfache STEP-/DIR-Schnittstelle
- Bis zu 1/256-Mikroschritt-Impulszähler
- Integrierter Strommess-Funktionsumfang
- Es sind keine Messwiderstände erforderlich
- Genauigkeit von ±4 % des Vollbereichsstroms
- Smart-Tune-Welligkeitssteuerungsabfall
- Stillstandserkennung mit GPIO-Pins
- Betriebsversorgungsspannungsbereich: 4,5 V bis 48 V
- Niedriger RDS(ON): 330 mΩ HS + LS bei 24 V, 25 °C
- 2,5 A Spitze, 1,8 Arms hohe Strombelastbarkeit
- Unterstützt Logikeingänge von 1,8 V 3,3 V 5,0 V
- Schlafmodus mit niedrigem Stromverbrauch (2 µA)
- Frequenzspreizungstaktung für geringe EMI
- Kleines Gehäuse und kleiner Footprint
- Schutzfunktionen
- VM-Unterspannungssperre (UVLO)
- Ladungspumpen-Unterspannung (CPUV)
- Überstromschutz (OCP)
- Sensorfreie Stillstandserkennung
- Erkennung von offener Last (OL)
- Thermische Abschaltung (OTSD)
- Fehlerzustandsausgabe (nFAULT)
Applikationen
- Scanner und Drucker
- Geldautomaten und Geldbearbeitungsgeräte
- Textilmaschinen
- Bühnenbeleuchtungs-Einrichtung
- Büro- und Heimautomatisierung
- Fabrikautomatisierung und Robotik
- Medizinische Applikationen
- 3D-Drucker
Datenblätter

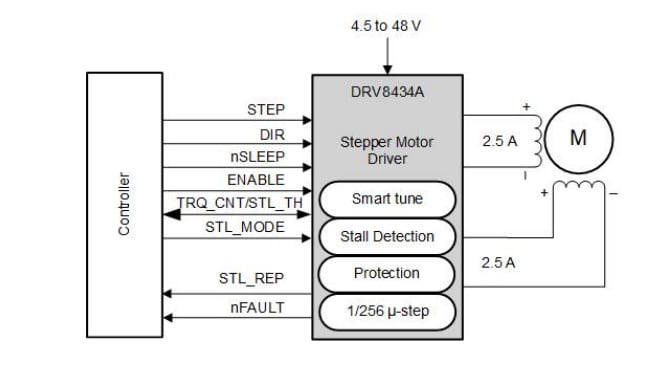

Vereinfachter Schaltplan
