Texas Instruments DRV8328AEVM Motortreiber-Evaluierungsmodul
Das Motortreiber-Evaluierungsmodul (EVM) DRV8328AEVM von Texas Instruments ist eine dreiphasige bürstenlose DC-Antriebsstufe mit 30 A, die auf dem Gate-Treiber DRV8328A für BLDC-Motoren basiert. Der DRV8328 enthält drei Dioden für den Bootstrap-Betrieb, ohne dass externe Dioden erforderlich sind. Das Evaluierungsmodul enthält einen Strom-Shunt-Verstärker für die Low-Side-Strommessung und ist so konfigurierbar, dass alle Varianten des DRV8328-Bausteins (A, B, C und D) evaluiert werden können. Dieses Evaluierungsmodul enthält Schalter, Potentiometer und Widerstände zur Bewertung von Einstellungen wie VDS-Überstromschwelle, Treiber-Totzeit, integriertem LDO-Ausgang oder einem Gate-Treiber-Abschalt-Pin.
Das Evaluierungsmodul kann mit bis zu 60 V versorgt werden, und der integrierte LDO des DRV8328 von Texas Instruments erzeugt die für die Bootstrap-GVDD-Versorgung erforderliche Gate-Spannung. Status-LEDs für alle Stromversorgungen und eine Fehler-LED sind für die Rückmeldung an den Benutzer vorhanden. Das C2000 LaunchPad (LAUNCHXL-F280049C) ist für dieses Kit erforderlich. Das Kit steuert den DRV8328AEVM mit einem sensorgesteuerten Trapezalgorithmus und überwacht und meldet Fehler.
Merkmale
- 4,5-V- bis 60-V-Betrieb, 30 A Spitzenausgangsstrom der H-Brücke
- Onboard CSA für kombinierte Low-Side-Source-Strommessung
- Schalter, Widerstände und Potentiometer zur Steuerung von Geschwindigkeit, Totzeit, VDSLVL und Abschaltung des Gate-Treibers
- Konfigurierbarkeit für A-, B-, C- und D-Varianten des DRV8328
- Versorgungs-LEDs und Fehler-LEDs für Benutzer-Feedback
- C2000 (LAUNCHXL-F280049C) abgetastete Trapez-Firmware und GUI verfügbar

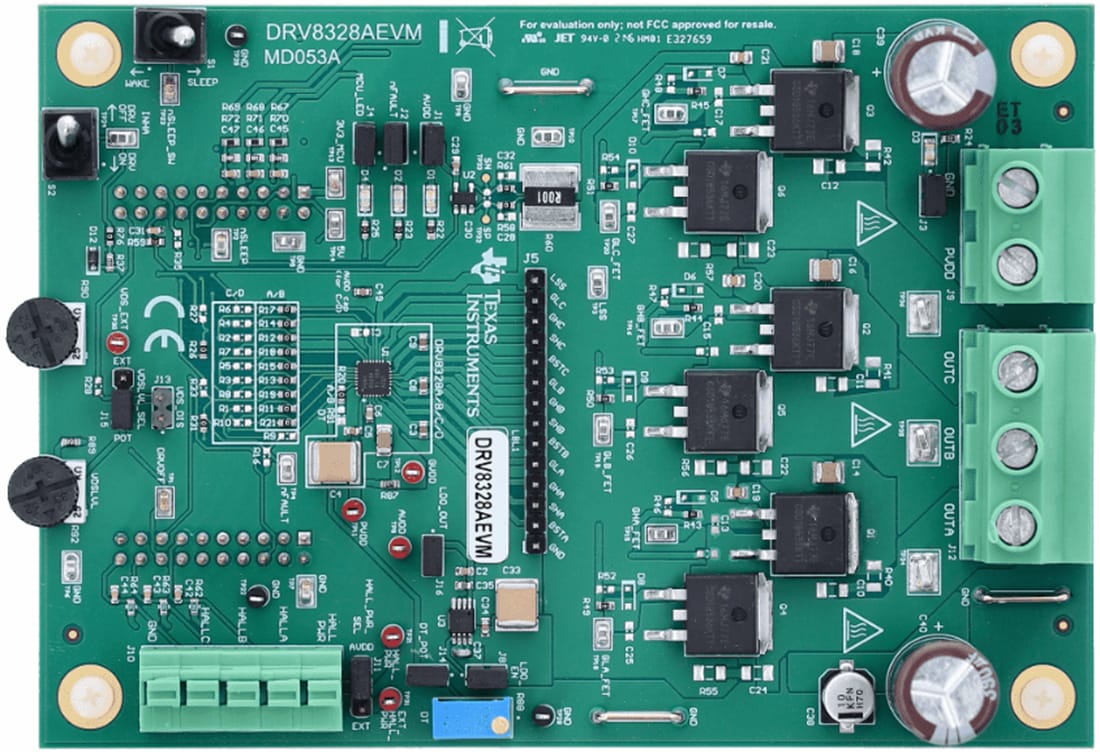

Board-Layout
Verwandtes Produkt
Texas Instruments DRV8328 60V 3-Phasen-Gate-Treiber
Das Bauteil ist ein integrierter Gate-Treiber für dreiphasige Anwendungen.
Verwandtes Development Tool
Texas Instruments LAUNCHXL-F280049C LaunchPad Development Kit
Kostengünstiges Evaluierungs- und Development-Tool für die Piccolo F28004x-Baureihe (einschließlich InstaSPIN-FOC).
