Texas Instruments DRV821xEVM Evaluierungsmodule
Texas Instruments DRV821xEVM Evaluierungsmodule sind eine vollständige Lösung für die Evaluierung der DRV821x/8220 H-Brücken-Motortreiber. Die DRV821x/8220 sind integrierte Motortreiber mit vier n-Kanal-Leistungs-FETs, einem Ladungspumpenregler und einer Schutzschaltung.
Die DRV821xEVM Evaluierungsmodule von TI enthalten einen MSP430™-Mikrocontroller, der vorprogrammiert ist, um den Eingang von zwei dedizierten analogen Potentiometern für die PWM-Geschwindigkeitssteuerung von einem oder von zwei DC-Bürstenmotoren zu übernehmen.
Merkmale
- Betriebsspannungsbereich: 1,65 V bis 11 V
- Spitzenstrom: 1,7 A
- Mehrere Steuerungs-Eingangsschnittstellen
Layout der Vorder- und Rückseite

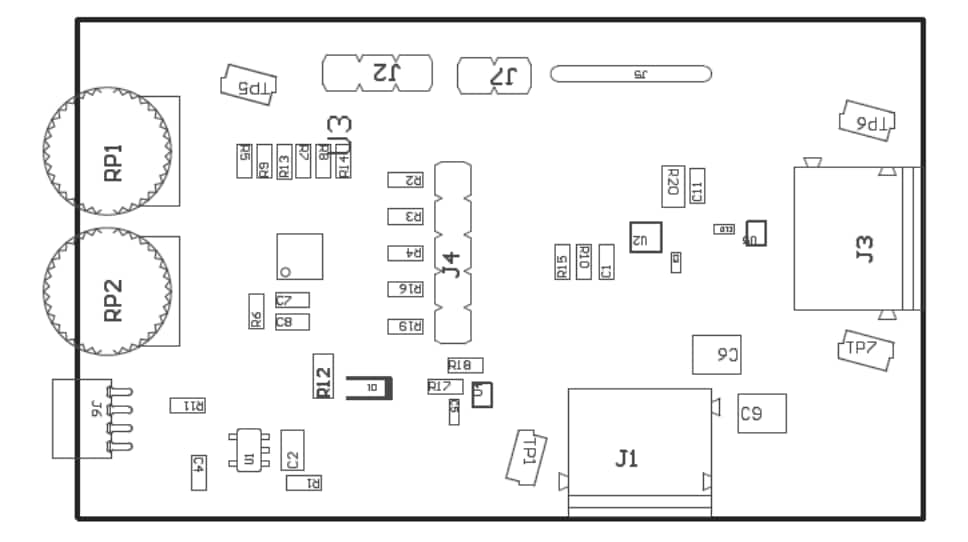

PCB (Bestückungsansicht)
.png "Texas Instruments DRV821xEVM Evaluierungsmodule")
MODE-/nSLEEP-Stiftleiste und PWM-Pots
