Texas Instruments DRV5825PEVM Verstärker-Evaluierungsmodul (EVM)
Das DRV5825PEVM Verstärker-Evaluierungsmodul (EVM) von Texas Instruments demonstriert den neuesten digitalen Eingangsverstärker der Klasse D von TI mit geschlossenem Regelkreis für eine Piezo-Applikation. Der DRV5825P von Texas Instruments ist ein Audioverstärker der Klasse D mit digitalem Eingang und einem Smart-Piezotreiber-Algorithmus. Das Evaluierungsmodul kann als eigenständige Plattform mit Standard-I2C-Registereinstellungen verwendet werden. Das Evaluierungsmodul arbeitet auch mit der PurePath™ Console 3 (PPC3) GUI zur Programmierung von I2C-Registereinstellungen.
Merkmale
- Smart-Piezotreiber-Algorithmus für Piezo-Anwendungen
- Läuft mit I2C-Initialisierung
- GUI-Steuerung über USB-Anschluss
Erforderliche Ausrüstung
- DRV5825P Evaluierungsmodul
- USB-Mikro-Typ-B-Kabel
- Netzgerät (PSU) 5-14 A, 12-30 VDC
- Zwei piezoelektrische 2- bis 8-Ω-Betätiger oder Widerstandslasten (stellen sicher, dass die Last für den erforderlichen Watt-Ausgang ausreichend ist) und Kabel
- Kleiner Schraubendreher
- Desktop oder Laptop mit Microsoft® Windows® 7 oder höher
- Audioquelle
- Sony/Philips Digitale Schnittstellenquelle (S/PDIF) (DVD, Audio-Wandler, Audio-Präzision (AP®))
- Wiedergabemedien von Microsoft Windows 7 oder höher
- Audio-Ausgangsbuchsen-Analogausgang: 3 mm

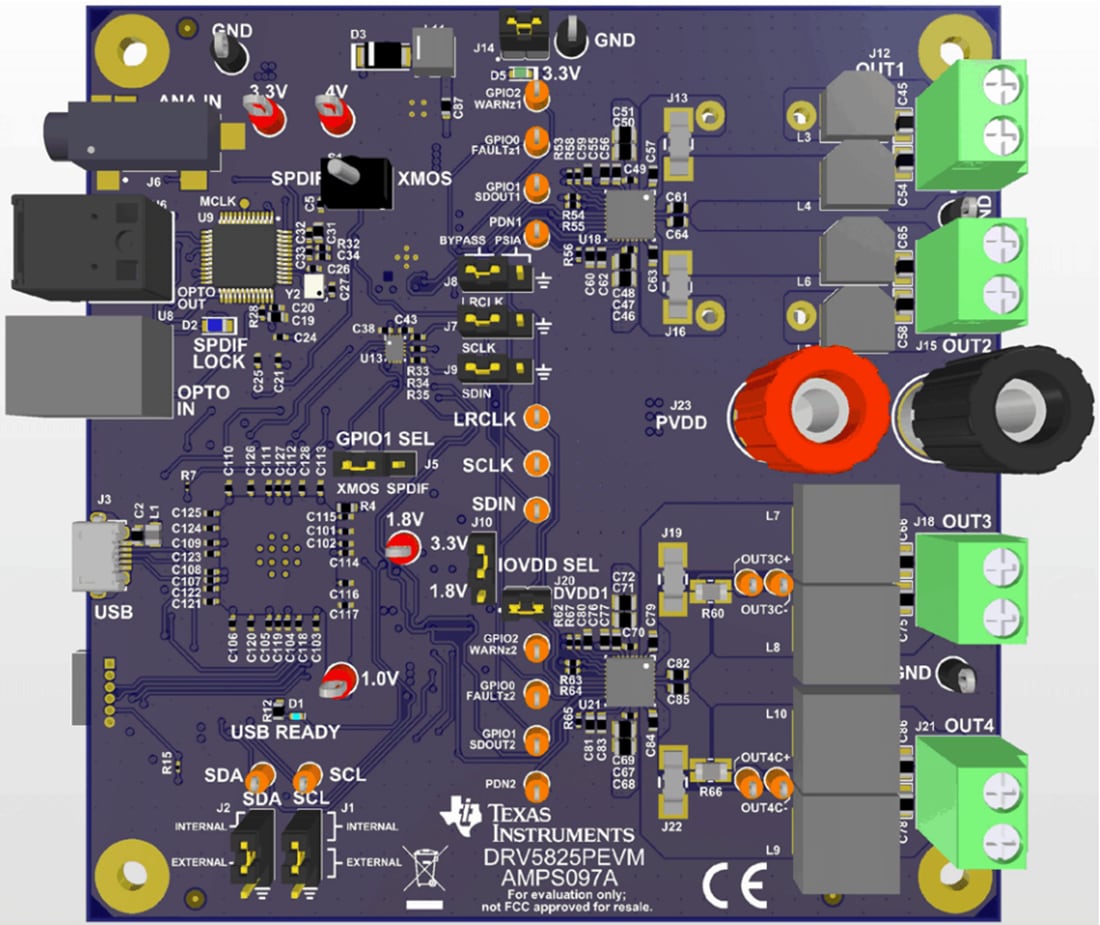

Board-Layout
Verwandtes Produkt
Texas Instruments DRV5825P Audioverstärker der Klasse D
Stereo-Hochleistungs-Class-D-Verstärker mit geschlossenem Regelkreis und integriertem Audioprozessor.
