Texas Instruments DLPLCR65FLQEVM Evaluierungsmodul
Das DLPLCR65FLQEVM Evaluierungsmodul von Texas Instruments enthält das DLP6500FLQ 0.65 1080p DMD des Typs A, einschließlich 1920 x 1080 Mikrospiegel mit einem Rastermaß von 7,56 µm. Die Kombination des DLPLCR65FLQEVM mit dem DLPLCRC910EVM ermöglicht Benutzern die Steuerung von 1-Bit-Mustern mit hoher Geschwindigkeit und Pixel-Genauigkeit. Das DLPLCR65FLQEVM Evaluierungsmodul von TI bietet Flexibilität und hohe Geschwindigkeit für fortschrittliche Muster- und Bildverarbeitungsapplikationen.
Merkmale
- Unterstützt 400 nm bis 700 nm mit 1-Bit-Musterraten bis zu 11.570 Hz
- DLP6500FLQ DMD hat 1920 x 1080 Spiegel mit einem Rastermaß von 7,56 µm
- DMD-Board mit Montagebohrungen für eine einfache Montage
- 12-Zoll langes HPC-FMC-Kabel für die flexible Positionierung der DMD auf einer Arbeitsfläche
Zugehörige EVMs
Texas Instruments DLPLCRC910EVM Evaluierungsmodul
Das Referenzdesign ermöglicht schnellere Entwicklungszyklen für Benutzer der DLPC910-Architektur.
Texas Instruments DLPLCR90XUVEVM Evaluierungsmodul
Basiert auf dem DLP9000XUV 0,9 Zoll Hochgeschwindigkeits-WQXGA-UV-DMD des Typs A mit 2560 x 1600 Mikrospiegeln.
Texas Instruments DLPLCR90XEVM Evaluierungsmodul
Enthält das DLP9000X 0,9 Zoll WQXGA-DMD des Typs A, das 2560 x 1600 Mikrospiegel mit einem Rastermaß von 7,56 µm umfasst.
Hardware-Komponenten

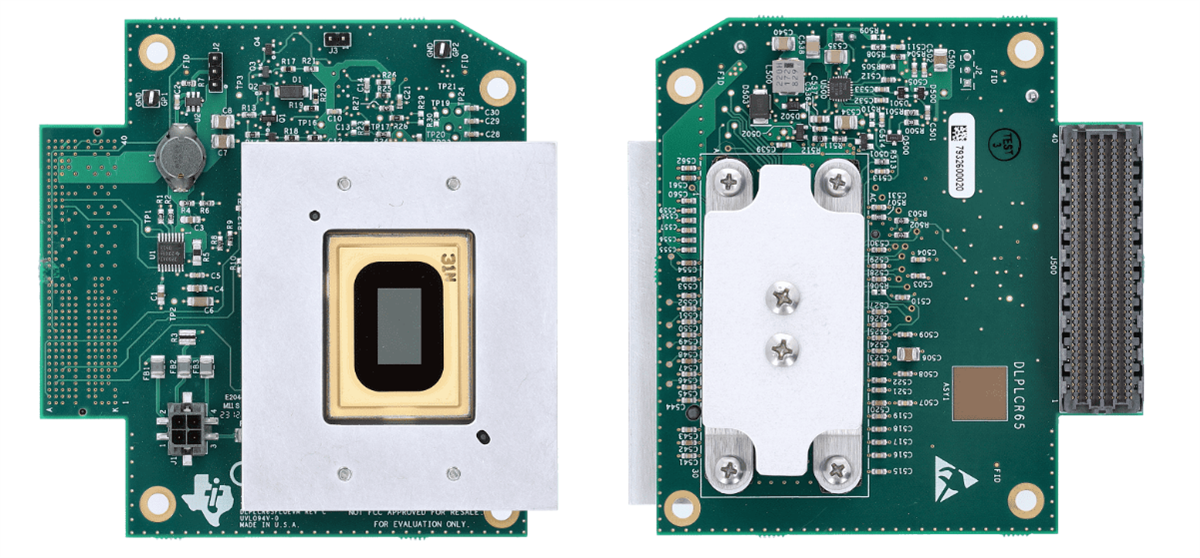

PCB-Layout
