Texas Instruments CC2662R-Q1 SimpleLink™ Drahtlose Kfz-BMS-MCU
Texas Instruments CC2662R-Q1 SimpleLink™ Automotive Wireless Battery Management Systems (BMS) MCU ist eine leistungsstarke Lösung für drahtlose BMS in Elektrofahrzeugen (EV), die ein unabhängig geprüftes Konzept für funktionale Sicherheit bietet. Durch das fortschrittliche drahtlose Protokoll zeigt TIs drahtlose BMS-Lösung, wie Fahrzeugdesigner die schwere, teure und wartungsanfällige Verkabelung beseitigen und die Zuverlässigkeit und Effizienz von EVs weltweit verbessern können. Unter Verwendung eines neuen drahtlosen Protokolls, das speziell für den Anwendungsfall der drahtlosen BMS entwickelt wurde, hat TIs Konzept für die funktionale Sicherheit der drahtlosen BMS die Erkennung von Kommunikationsfehlern und die Sicherheit berücksichtigt. Das proprietäre Protokoll über die CC2662R-Q1 drahtlose MCU ermöglicht einen robusten und skalierbaren Datenaustausch zwischen einem Host-Systemprozessor und dem BQ79616-Q1 Batterieüberwacher und -stabilisator.
Das drahtlose Protokoll von TI für BMS über die CC2662R-Q1 drahtlose MCU bietet eine hohe Netzwerkverfügbarkeit von mehr als 99,999 % und einen Netzwerkneustart von 300 ms maximaler Verfügbarkeit. Dedizierte Zeitschlitze, die einen hohen Durchsatz und eine niedrige Latenz bieten, schützen die Daten vor Verlust oder Verfälschung und ermöglichen es mehreren Batteriezellen, Spannungs- und Temperaturdaten mit der Genauigkeit von ±2 mV und einer Netzwerkpaketfehlerrate von weniger als 10-7 an die Haupt-MCU zu senden. Das System ist so konzipiert, dass es bis zu 100 Knoten mit der branchenweit niedrigsten Latenz von weniger als 2 ms pro Knoten und zeitsynchronen Messungen über alle Knoten hinweg unterstützt. Die drahtlose MCU CC2662R-Q1 isoliert die einzelnen Zellenüberwachungseinheiten, wodurch die Notwendigkeit und die Kosten von Daisy-Chain-Isolationskomponenten entfallen.
Merkmale
- Mit den folgenden Ergebnissen AEC-Q100-qualifiziert:
- Gerätetemperaturklasse 2 mit einem Betriebstemperaturbereich von -40 °C bis +105 °C
- Gerät HBM ESD-Klassifizierungsstufe 2
- Gerät CDM ESD-Klassifizierungsstufe C3
- Mikrocontroller
- Leistungsstarker 48 MHz Arm® Cortex®-M4F Prozessor
- EEMBC CoreMark® Ergebnis von 148
- Taktgeschwindigkeit bis zu 48 MHz
- 352 KB von systeminternem programmierbarem Flash
- 256 KB von ROM für Protokolle und Bibliotheksfunktionen
- 8 KB des Cache-SRAM
- 80 KB SRAM mit extrem geringem Leckstrom, geschützt durch Parität, um einen hochzuverlässigen Betrieb zu gewährleisten
- 2-Pin cJTAG und JTAG-Debugging
- Unterstützt Over-The-Air-Upgrade (OTA)
- Bereich Radio
- 2,4 GHz HF-Transceiver kompatibel mit dem TI drahtlosen BMS-Protokoll
- Ausgangsleistung bis zu +5 dBm mit Temperaturkompensation
- Geeignet für Systeme, die auf die Einhaltung der weltweiten Funkfrequenzvorschriften abzielen
- EN 300 328 (Europa)
- EN 300 440 Kategorie 2 (Europa)
- FCC CFR47 Teil 15 (USA)
- ARIB STD-T66 (Japan)
- Geringe Leistung
- 1,8 V bis 3,63 V Versorgungsspannungsbereich
- 6,9 mA aktiver Modus RX
- 7,3 mA aktiver Modus TX bei 0 dBm
- 9,6 mA aktiver Modus TX bei 5 dBm
- 3,4 mA (71 µA/MHz) MCU im aktiven Modus bei 48 MHz (CoreMark)
- Sensorregler, Energiesparmodus, 2 MHz, läuft in einer Endlosschleife von 31,9 µA
- Sensorregler, aktiver Modus, 24 MHz, laufende Endlosschleife von 808,5 µA
- 0,94 µA Standby (RTC eingeschaltet, 80 KB RAM und CPU Beibehaltung)
- 150 nA Abschaltung (Aufwachen bei externen Ereignissen)
- Peripherie
- 31 GPIOs, digitale Peripheriegeräte können an jeden GPIO geroutet werden
- 4× 32-Bit oder 8× 16-Bit Mehrzweck-Timer
- 12-bit ADC, 200k Samples/s, 8 Kanäle
- 2× Komparatoren mit internem Referenz-DAC (1× kontinuierliche Zeit, 1× Ultra-Low-Power)
- Programmierbare Stromquelle
- 2 × UART
- 2×SSI (SPI, MICROWIRE, TI)
- I2C
- I2S
- Echtzeituhr (RTC)
- AES 128-Bit und 256-Bit Krypto-Beschleuniger
- ECC und RSA Hardware-Beschleuniger für öffentliche Schlüssel
- SHA2-Beschleuniger (vollständige Suite bis zu SHA-512)
- Echter Zufallszahlengenerator (TRNG)
- Kapazitive Erkennung, bis zu 8 Kanäle
- Integrierte Temperatur- und Batterieüberwachung
- Externes System, On-Chip-DC/DC-Wandler
- Ultra-Low-Power-Sensor-Controller mit 4 KB von SRAM
- Betrieb unabhängig von der System-CPU
- Sensordaten erfassen, speichern und verarbeiten
- Schnelles Aufwachen für stromsparenden Betrieb
- TI-RTOS im ROM
- 7 mm x 7 mm VQFN48 Gehäuse mit benetzbaren Flanken, RoHs-konform
Applikationen
- Kabellose Batteriemanagement-Systeme (BMS) für Kraftfahrzeuge
- Kabelersatz

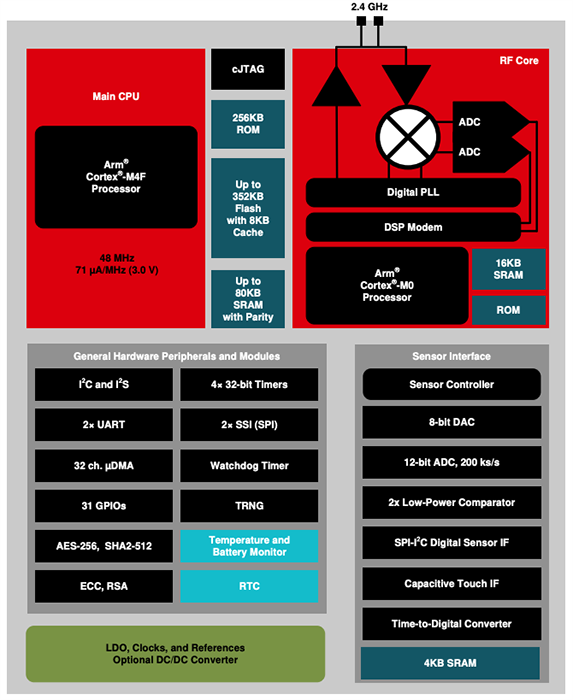

Blockdiagramm
