Texas Instruments BQ25883EVM Evaluierungsmodul
Texas Instruments BQ25883EVM Evaluierungsmodul ist eine Plattform zur Evaluierung des Betriebsverhaltens des BQ25883. Das BQ25882 ist ein hochintegriertes 2-A-Aufwärts-Schaltmodus-Batterielademanagement mit 1,5 MHz und einem dynamischen Leistungspfadmanagement für zweizellige Li-Ionen- und Li-Polymer-Batterien.
Das BQ25883EVM Evaluierungsmodul ist ein vollständiges Ladegerät-Modul für die Evaluierung des I2C-gesteuerten, zweizelligen NVDC-Ladegeräts im QFN-Gehäuse. Das Leistungspfadmanagement ermöglicht ein Instant-on und wird ohne Batterie oder mit einer tiefentladenen Batterie betrieben. Das BQ25883EVM enthält On-Board-Testpunkte, Sensorwiderstände und Steckbrücken, welche die Messung der Spannungs- und Stromregulierung mit hohem Wirkungsgrad und hoher Genauigkeit ermöglichen.
Merkmale
- Einfache Evaluierung des integrierten 2-A-Feldeffekt-Transistor-Schaltmodus mit 1,5 MHz
- On-Board-Testpunkte, Sensorwiderstände und Steckbrücken ermöglichen die Messung der Spannungs- und Stromregulierung mit hohem Wirkungsgrad und hoher Genauigkeit
- On-Board-USB-Eingangsadapter zum Verbinden mit einer USB-Quelle und für die Kommunikation über die D+/D-Funktion zur Einstellung der Standard-Eingangs-Strombegrenzung
- Leistungspfadmanagement ermöglicht einen Instant-on-Betrieb ohne Batterie oder einer tiefentladenden Batterie

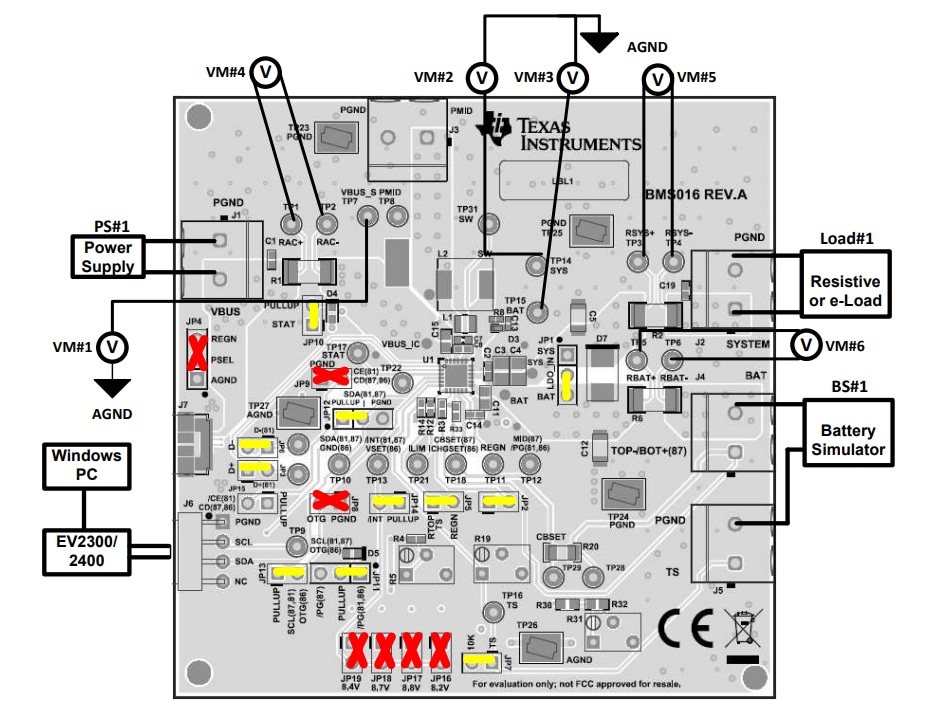

Lademodus-Testeinrichtung
Verwandte Produkte
Texas Instruments BQ25883 Schaltmodus-Batterielademanagement
Hochintegriert mit 2-A-Aufwärts-, 1,5-MHz-Schaltmodus und dynamischem Leistungspfad-Management.
Veröffentlichungsdatum: 2019-05-15
| Aktualisiert: 2023-09-11
