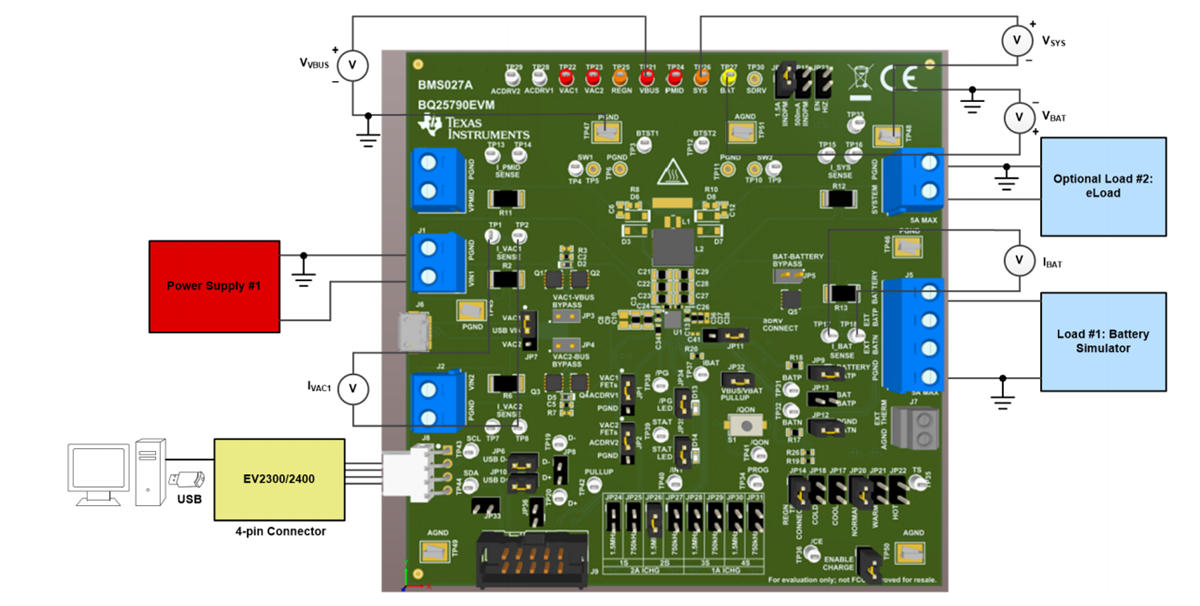

Texas Instruments bq25790EVM Evaluierungsmodul

Das Texas Instruments bq25790EVM Evaluierungsmodul ist eine vollständig aufgebaute und getestete Schaltung zur Evaluierung des bq25790 integrierten Switched-Mode-Buck-Boost-Batterie-Lademanagements im (WCSP) DSBGA-Gehäuse. Das bq25790 ist für 1-series bis 4-series Li-Ionen- und Li-Polymer-Akkus bestimmt.

Das bq25790 Ladegerät verfügt über eine schmale VDC-Architektur (NVDC), die es ermöglicht, das System auf einen Mindestwert zu regulieren, selbst wenn die Batterie vollständig entladen ist.

Das TI bq25790EVM Evaluierungsmodul bietet einen niedrigen Batterieruhestrom mit <5 µA im reinen Batteriebetrieb und <1 µA im Abschaltmodus des Ladegeräts. Das bq25790EVM bietet einen USB-Anschluss zur Stromversorgung über eine Batterie (USB OTG) mit einer 2,8 V bis 22 V OTG-Ausgangsspannung mit einer 10 mV Auflösung.

Merkmale

Synchron geschaltetes Buck-Boost-Ladegerät für 1s~4s Batteriekonfiguration und 5 A Laden mit 10 mA Auflösung
Unterstützung für eine große Auswahl von Eingangsquellen mit MPPT von 3,6 V bis 24 V, automatischer USB-Erkennung, USB-PD und drahtlosem Eingang
Dual-Eingangsquellenauswahl zur Ansteuerung von bidirektionalen Blockierungs-NFETs

Stromversorgung des USB-Anschlusses über eine Batterie (USB OTG) mit 2,8 V bis 22 V OTG-Ausgangsspannung mit 10 mV Auflösung
Niedriger Akku-Ruhestrom mit < 5 µA im reinen Akkubetrieb und < 1 µA im Abschaltmodus des Ladegeräts
Getestetes Schaltungsdesign, das eine GUI und ein Benutzerhandbuch umfasst
