Texas Instruments bq25302EVM Ladegerät-Evaluierungsmodul (EVM)
Das Texas Instruments bq25302EVM Ladegerät-Evaluierungsmodul (EVM) wird verwendet, um das bq25302 Gerät zu testen. Das Texas Instruments bq25302 ist ein hochintegriertes eigenständiges, synchrones 2-A-Einzellen-Abwärts-Schaltmodus-Ladegerät von 5 V und 1,2 MHz mit programmierbarer Ladespannung.
Merkmale
- Synchrones Schaltmodus-Abwärts-Ladegerät von 1,2 MHz mit hohem Wirkungsgrad
- Einfacheingang zur Unterstützung des USB-Eingangsadapters
- Dynamisches Eingangsspannungs-Leistungsmanagement (VINDPM)
- Geringer Batterie-Ableitstrom von 1 µA mit ausgestecktem Adapter
- Unterstützt einen Ladestrom von 300 mA bis 2 A
Erforderliche Ausrüstung
- Netzteil Nr. 1 (PS1)
- Ein Netzteil ist erforderlich, das 5 V bei 3 A liefern kann
- Obwohl dieses Bauteil größere Spannungen und Ströme handhaben kann, ist es für dieses Verfahren nicht erforderlich
- Netzteil Nr. 2 (PS2)
- Ein Netzteil ist erforderlich, das 5 V bei 1 A liefern kann
- Lasten
- Last Nr. 1 (4-Quadranten-Versorgung, konstante Spannung < 4,5 V): eine Kepco-Last, BOP, 20 bis 5 M, DC 0 bis ±20 V 0 bis ±5 A (oder höher)
- Alternative Option: Eine 0 bis 20 V/0 bis 5 A, > 30 W elektronische DC-Last, die auf einen konstanten Spannungslademodus eingestellt ist
- Messgeräte
- 4 x Fluke 75 Multimeter (äquivalent oder besser)

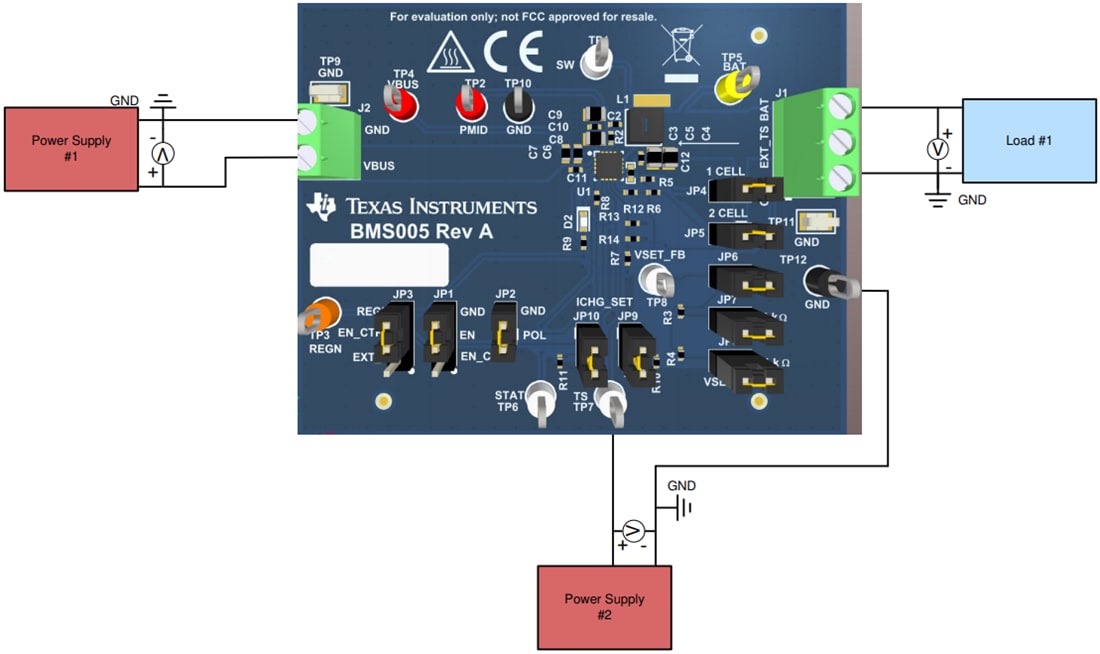

Testeinrichtung
Verwandtes Produkt
Texas Instruments bq25302 Einzellen-Abwärtswandler-Ladegerät
Eigenständiges Schaltmodus-Ladegerät für einzellige Li-Ionen- und Li-Polymer-Batterien.
Veröffentlichungsdatum: 2020-11-11
| Aktualisiert: 2024-09-19
