Texas Instruments bq25120AEVM/bq25122EVM Evaluierungsmodule (EVMs)
Texas Instruments bq25120AEVM/bq25122EVM Batterielademanagement-Evaluierungsmodule für Wearables und Hearables, deren Funktionen ein lineares Ladegerät, einen regulierten Ausgang, einen Lastschalter, einen manuellen Reset mit Timer und eine Batteriespannungsüberwachung umfassen. Die maximale Batterielaufzeit wird durch den niedrigen Ruhestrom während des Betriebs und Abschaltens ermöglicht. Ladeströme werden von 5 mA bis 300 mA unterstützt, während andere Parameter über die I2C-Schnittstelle programmiert werden können. Diese Parameter umfassen Eingangsstrombegrenzung, Ladestrom, PWM-Ausgangsspannung und LDO-Ausgangsspannung. Die drei Phasen des Standard-Li-Ionen-Ladeprofils sind Vorladung, Konstantstrom und Konstantspannung.
Merkmale
- Konfigurierbarer 300-mA-Abwärtsregler (1,8 V Standard)
- 700 nA IQ (typisch) mit PWM aktiviert (Nulllast)
- Bis zu 300 mA Ladestrom für ein schnelles Laden
- 0,5 % präzise Batteriespannungsregulierung (konfigurierbar von 3,6 V bis 4,65 V in 10-mV-Stufen)
- Konfigurierbarer Abschaltstrom bis hinunter auf 500 µA
Lieferumfang Kit
- Bq25120aevm
- Mikro-USB-Kabel
Verwandtes Produkt
Texas Instruments bq25120 Integrierter Batterielade-Management-IC
Integriert die am häufigsten verwendeten Funktionen für den Einsatz in tragbaren Geräten und IoT-Designs.

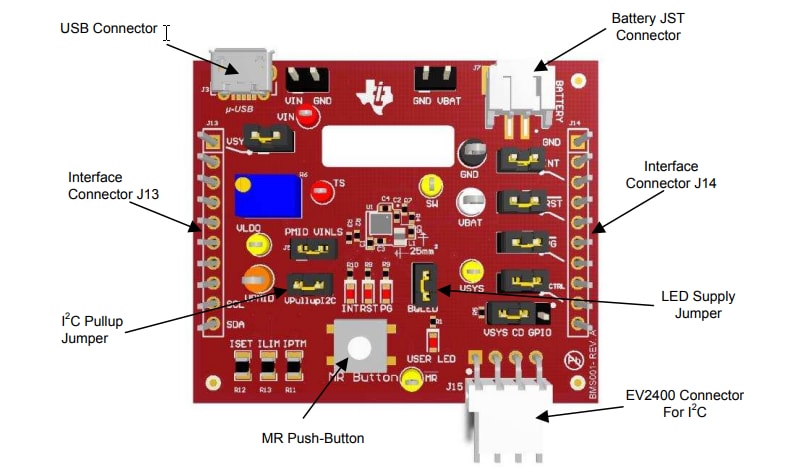

Board-Komponenten
