Texas Instruments AWR2E44PEVM Evaluierungsmodul

Das AWR2E44PEVM Evaluierungsmodul von Texas Instruments bietet eine benutzerfreundliche AWR2E4xP mmWave-Sensorlösung mit direkter Anschlussfähigkeit zum DCA1000 EVM (separat erhältlich). Das AWR2E44PEVM Kit von TI enthält alles, was zum Beginn der Entwicklung von Software für den On-Chip-C66x-DSP, Arm® Cortex®-R5F-Controller und Hardwarebeschleuniger (HWA 2.1) erforderlich ist.

Darüber hinaus sind eine Onboard-Emulation zum Programmieren und Debuggen sowie Onboard-CAN- und Ethernet-Schnittstellen, Tasten und LEDs vorhanden, um die schnelle Integration einer einfachen Benutzerschnittstelle zu ermöglichen.

Merkmale

  • SPEED-3D-Wellenleiterantenne (4 Empfangs-, 4 Sendekanäle)
  • XDS110-basierte JTAG-Emulation mit einem seriellen Anschluss für die Onboard-64-Bit-QSPI-Flash-Programmierung
  • UART-zu-USB-Debug-Anschluss für Anschlusszugang mit FT4232H
  • 60-poliger High-Density(HD)-Steckverbinder für externe JTAG-/ Emulator-Schnittstelle mit TRACE- und CSI2-Unterstützung
  • 60-poliger High-Density(HD)-Steckverbinder für Debug, SPI,I2Cund LVDS
  • RJ45-Ethernet-Steckverbinder zum Streamen der erfassten Daten über das Netzwerk zum Host-PC
  • MATEnet-Ethernet-Schnittstelle zum Streamen der erfassten Daten über das Netzwerk an einen Automotive-Host
  • 5-V-/12-V-Netzanschluss zur Stromversorgung des Boards

Applikationen

  • Eckradar
  • Front- und Heckradar
  • Spurwechselassistent
  • Blindfleckerkennung
  • Automatische Notbremsung
  • Adaptive Geschwindigkeitsregelung
  • Querverkehrswarnung

Lieferumfang Kit

  • AWR2E44PEVM
  • 3D-Wellenleiterantenne
  • Mikro-USB-Kabel
  • Ethernet-Kabel
  • Montagehalterungen, Schrauben, Abstandshalter und Muttern, um das PCB vertikal zu platzieren

Development Tools

Texas Instruments DCA1000EVM Echtzeitdatenerfassungs-Adapter-EVM

Bietet eine Echtzeitdatenerfassung und ein Streaming für einen LVDS-Datenverkehr mit zwei oder vier Spuren.

Learn Moreüber Texas Instruments DCA1000EVM Echtzeitdatenerfassungs-Adapter-EVM View Productsverwandt mit Texas Instruments DCA1000EVM Echtzeitdatenerfassungs-Adapter-EVM

FTDI Chip FT2232H-56Q & FT4232H-56Q Mini Modules

Evaluation and prototyping modules based on the FT2232H-56Q and FT4232H-56Q Hi-Speed USB ICs.

Learn Moreüber FTDI Chip FT2232H-56Q & FT4232H-56Q Mini Modules View Productsverwandt mit FTDI Chip FT2232H-56Q & FT4232H-56Q Mini Modules

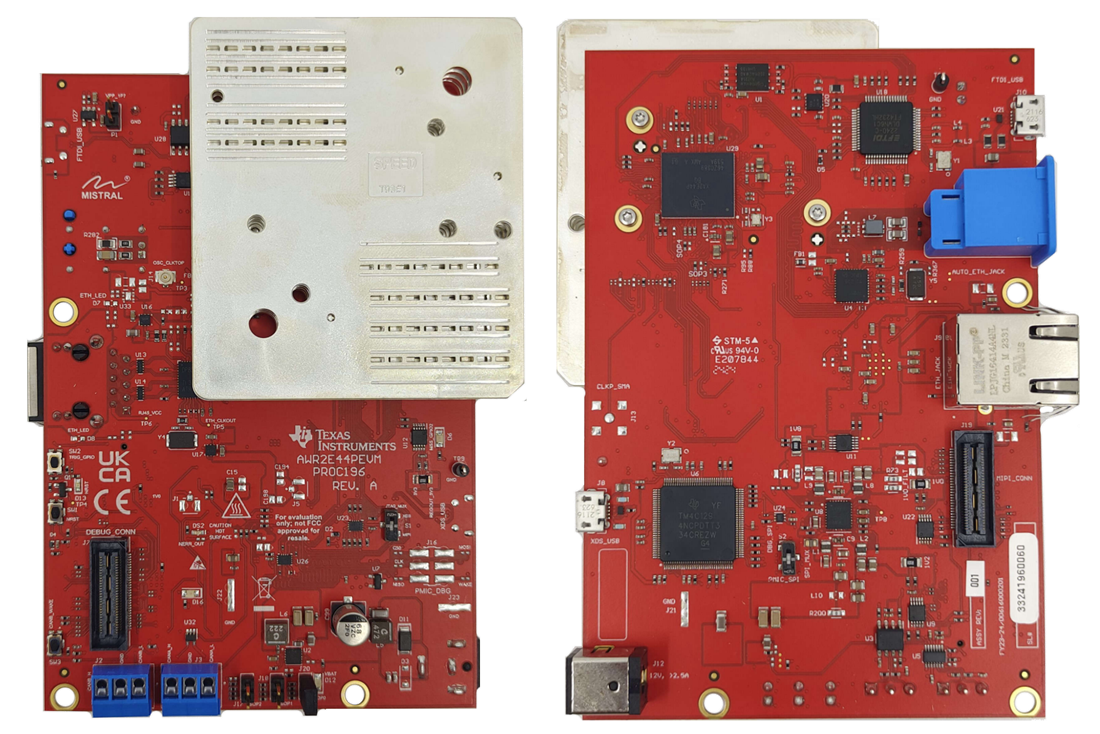

Layout

Texas Instruments AWR2E44PEVM Evaluierungsmodul
Veröffentlichungsdatum: 2025-08-22 | Aktualisiert: 2025-09-09
