Texas Instruments AMC131M03EVM Leistungsdemonstrations-Kit (PDK)
Das Texas Instruments AMC131M03EVM Leistungsdemonstrations-Kit (PDK) ist eine Plattform für die Demonstration des AMC131M03 mit einem Präzisions-Host-Schnittstellen-Controllerboard (PHI). Der AMC131M03 ist ein isolierter, simultan abtastender 24-Bit-Dreikanal-Delta-Sigma(ΔΣ)-Analog-Digital-Wandler (ADC). Das AMC131M03EVM ermöglicht die Evaluierung des Bauteils mit Hardware, Software und Computer-Konnektivität über die serielle Universal-Bus(USB)-Schnittstelle.
Das AMC131M03EVM PDK von TI implementiert die AMC131M03EVM-PDK-GUI-Software, die die Lese- und Schreibfähigkeit von Bauteilregistern vereinfacht sowie die Datenerfassung und Analyse in Zeitbereichs-, Frequenzbereichs- und Histogramm-Formaten optimiert.
Merkmale
- Benutzerfreundliche Evaluierungssoftware für Microsoft® Windows 7 und Windows 10
- Reihenklemmen und Stiftleistenpins für die Verbindung zu externen analogen Eingangssignalen
- Digitale Stiftleistenpins zur Verbindung mit einem externen Host-Controller oder Logik-Analysator
- On-Board-Quarzoszillator von 8,192 MHz, Teilung durch 2 Schaltungen und externe CLKIN-Optionen zur Unterstützung aller Bauteilmodi
- Integrierte Analysetools einschließlich Scope-, Fast Fourier Transform (FFT)- und Histogrammanzeigen
- USB-betrieben; kein externes Netzteil erforderlich (Option für externes Low-Side-Netzteil)
Lieferumfang Kit
- PHI-Controllerboard (Precision Host Interface)
- Micro-USB-B-Stecker zu USB-A-Steckerkabel

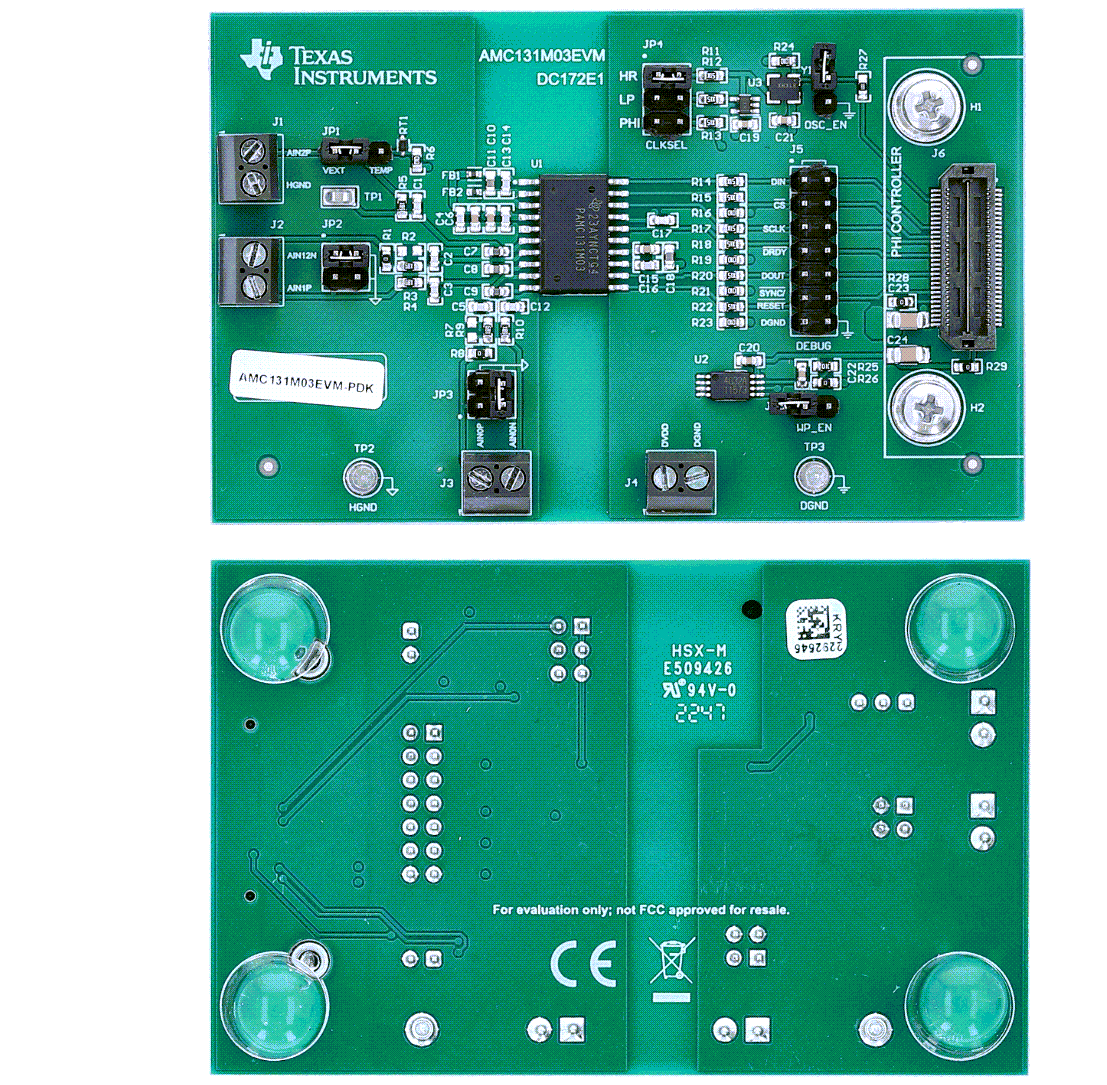

Layout
Systemverbindung
Standardeinstellungen zur Überbrückung
