Die 18-Bit SAR Analog-Digital-Wandler ADS888x von Texas Instruments sind Analog-Digital-Wandler (ADC) mit einer Verarbeitungsbreite von 18 Bit und echtem Differenzeingang. Die Komponente arbeitet mit einer externen 2,5 V - 5 V Spannungsreferenz und bietet eine breite Auswahl von Signalbereichen ohne zusätzliche Eingangssignalbearbeitung. Die Einstellung der Referenzspannung ist unabhängig von der analogen Versorgungsspannung (AVDD) und kann diese auch überschreiten. Die Komponente verfügt über eine serielle, SPI-kompatible Schnittstelle, die den seriellen Betrieb von in Reihe geschalteter Bauteile unterstützt. Ein optionales Betriebs-Indikatorbit (verfügbar nur für ADS8883 und ADS8887) erleichtert die Synchronisierung mit dem digitalen Host. Der Betrieb der Komponente wurde für sehr niedrige Versorgungsspannungen optimiert. Die Spannungsaufnahme verhält sich direkt proportional zur Geschwindigkeit. Dank dieses Merkmals eignet sich der ADS888x ausgezeichnet für Anwendungen mit geringen Anforderungen bezüglich der Geschwindigkeit.
Merkmale
Abtastrate:
ADS8883 - 680kHz
ADS8885 - 400kHz
ADS8887 - 100kHz
"No Latency"-Ausgang

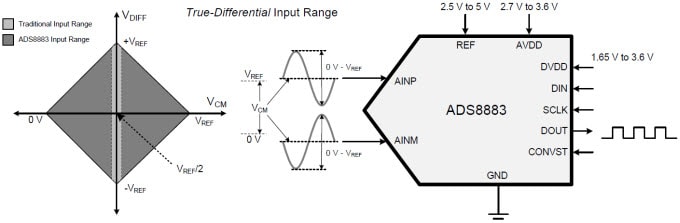

Unipolar, True-Differential-Eingangsbereich: -VREF to +VREF
Breiter Common-Mode-Spannungsbereich 0V bis VREF mit 90dB CMRR (min)
SPI™-kompatible serielle Schnittstelle mit Daisy-Chain Option
Exzellente AC- und DC-Leistung
Großer Betriebsbereich:
AVDD: 2,7V bis 3,6V
DVDD:
ADS8883 - 2,7V bis 3,6V (unabhängig von AVDD)
ADS8885, ADS8887 - 1,65V bis 3,6V (unabhängig von AVDD)
