Texas Instruments ADS7054 Stromsparende kleine 14-Bit-SAR-ADCs
Texas Instruments ADS7054 Kleine stromsparende pin-zu-pin-kompatible SAR-Analog-Digital-Wandler mit differentiellem Eingang bieten einen kleinen Formfaktor und einen extrem geringen Stromverbrauch. Der ADS7054 eignet sich bestens für platzbeschränkte und batteriebetriebene Applikationen, die Datenerfassungen mit hoher Geschwindigkeit und hoher Auflösung erfordern. Die Bauteile kombinieren mehrere Auflösungen, Durchsätze und analoge Eingangsvarianten und sorgen für eine ausgezeichnete Leistungsfähigkeit. Der ADS7054 unterstützt vollständig differentielle Eingänge im Bereich ±AVDD, für AVDD im Bereich von 1,65 V bis 3,6 V und bietet daher einen geringen Stromverbrauch. Ausgezeichnete Offset-Spezifikationen über den gesamten AVDD- und Betriebstemperaturbereich werden über die interne Offset-Kalibrierungsfunktion aufrecht erhalten. Der ADS7054 verwendet eine SPI-kompatible serielle Schnittstelle, die durch die CS- und SCLK-Signale gesteuert wird. Das CS-Signal wird mit der fallenden Flanke des Eingangssignal abgetastet und der SCLK wird zur Umwandlung und als serieller Datenausgang verwendet. Ein breiter digitaler Versorgungsbereich (1,65 V bis 3,6 V) ermöglicht eine direkte Schnittstelle zu einer Vielzahl von Host-Controllern. Der ADS7054 erfüllt den JESD8-7A-Standard für den normalen DVDD-Bereich (1,65 V bis 1,95 V). Der ADS7054 ist in einem kleinen 8-Pin-X2QFN-Gehäuse erhältlich. Dieser Baustein ist für den erweiterten Temperaturbereich von -40 °C bis +125 °C spezifiziert.The Texas Instruments ADS7054 uses an SPI-compatible serial interface controlled by the CS and SCLK signals. The SCLK signal is used for both conversion and serial data output with the CS signal falling edge sampled by the input signal. Direct interfacing is enabled via a wide digital supply range of 1.65V to 3.6V to a variety of host controllers. The ADS7054 complies with the JESD8-7A standard for a normal DVDD range (1.65V to 1.95V). The ADS7054 is available in an 8-pin, small-size, X2QFN package. A specified over the extended industrial temperature range of –40°C to +125°C is featured on the ADC.
Merkmale
- 1 MSPS Durchsatz
- Großer Betriebsbereich:
- AVDD: 1,65 V bis 3,6 V
- DVDD: 1,65 V bis 3,6 V (unabhängig von AVDD)
- Temperaturbereich: –40 °C bis +125 °C
- Ausgezeichnete Leistungsfähigkeit:
- 14-Bit-NMC DNL, ±0,9 LSB INL
- 79,5 dB SINAD bei 2 kHz
- 76,2 dB SINAD bei 200 kHz
- Geringer Stromverbrauch:
- 1,5 mW bei 1 MSPS mit 3,3 V AVDD
- 170 µW bei 100 kSPS mit 3,3 V AVDD
- 45 µW bei 100 kSPS mit 1,8 V AVDD
- Integrierte Offset-Kalibrierung
- Kleine Gehäusegröße: X2QFN-8-Gehäuse (1,5 mm × 1,5 mm)
- Vollständig differentieller Eingangsbereich: ±AVDD
- SPI-kompatible serielle Schnittstelle: 24 MHz
- JESD8-7A-konforme digitale I/O
Applikationen
- Optische Encoder
- Sonar-Empfänger
- Fischfinder
- I-Q-Demodulatoren
- Optische Linecards und Module
- Thermografie-Kameras
- Ultraschall-Durchflussmessgeräte
- Tragbare Funkgeräte

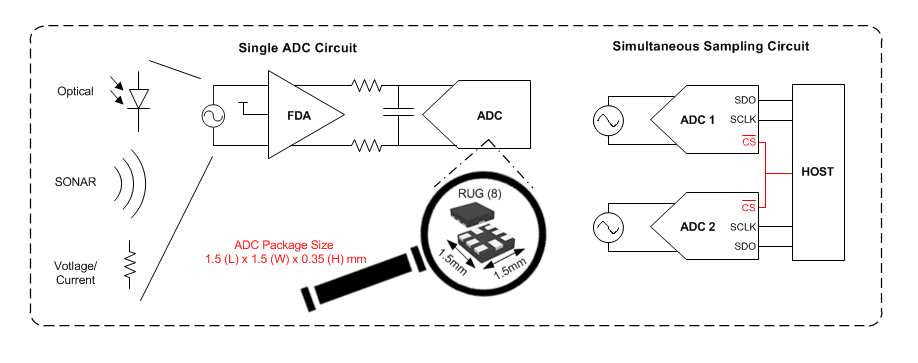

ADS7054 Funktionales Diagramm
Veröffentlichungsdatum: 2018-02-02
| Aktualisiert: 2022-10-25
