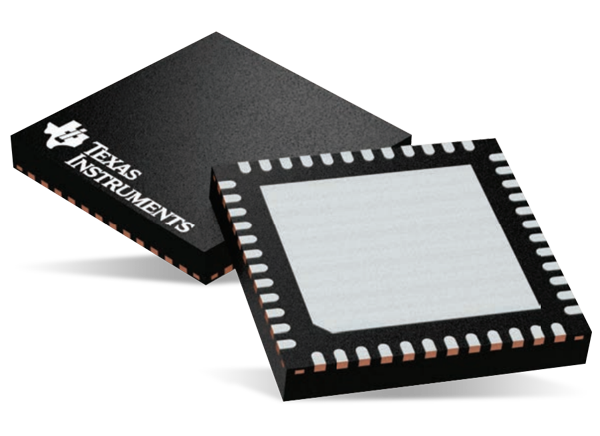

Texas Instruments ADC3244E 14-Bit-Analog-Digital-Wandler

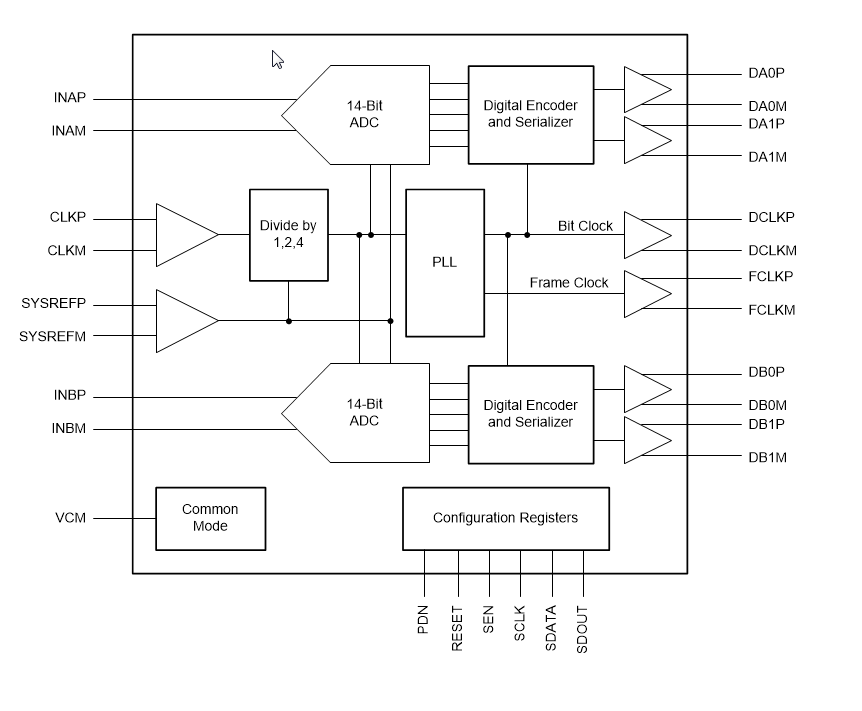

Die Texas Instruments ADC3244E 14-Bit-Analog-Digital-Wandler bieten eine hohe Linearität, einen extrem niedrigen Stromverbrauch, zwei Kanäle, 14-Bit und einen Bereich von 25 MSPS bis 125 MSPS. Der ADC3244E ist zur Unterstützung von anspruchsvollen, hohen Eingangsfrequenzsignalen mit großen Dynamikbereichsanforderungen ausgelegt. Der ADC3244E unterstützt ein serielles Low-Voltage Differential Signaling (LVDS), um die Anzahl der Schnittstellenleitungen zu senken und somit eine höhere Systemintegrationsdichte zu ermöglichen. Die Daten eines jeden ADCs sind serialisiert und werden über zwei LVDS-Paare ausgegeben. Das Bauteil enthält eine interne phasengesperrte Schleife (PLL), die den hereinkommenden ADC-Abtasttakt multipliziert, um den Bit-Takt abzuleiten, der verwendet wird, um die 14-Bit-Ausgangsdaten von jedem Kanal zu serialisieren. Der Rahmen, die Bit-Takte und seriellen Datenströme werden als LVDS-Ausgänge übertragen. Das Bauteil bietet einen Takteingangsteiler, der eine höhere Flexibilität für ein Systemtakt-Architekturdesign ermöglicht. Darüber hinaus ermöglicht der SYSREF-Eingang eine vollständige System-Synchronisierung.
