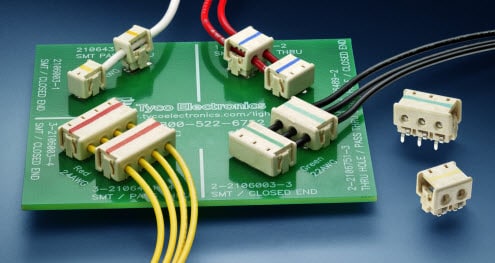

IDC SSL Anschlussstecker SMT und Draht-auf-Platine-Anschlussstecker mit Durchlassbohrung für eine schnelle Verbindungslösung von diskreten Kabel auf die bedruckten LED-Leiterplatten ohne Werkzeuge.
TE Connectivity IDC SSL-Anschlussstecker sind eine Verlagerung der SMT-Isolierung (IDC) und Draht-auf-Platine Anschlussstecker, die für einen schnellen Anschluss von diskreten Kabel auf die bedruckten LED-Leiterplatten ohne Werkzeuge ermöglichen. Die IDC SSL-Anschlussstecker verwenden die bewährte Technologie für Isolierungsverlagerung vonTE Connectivity. Sie bieten einen robusten, stabilen elektrischen und mechanischen Stromanschluss an einzelne oder mehrere bedruckte Leiterplatten bei Festkörper-Beleuchtungs- und Nicht-Beleuchtungs-Anwendungen. TE Connectivity IDC SSL Anschlussstecker sind in 1 - 4 Positionen und SMT oder mit Durchlassbohrung erhältlich. Die IDC SSL Anschlussstecker werden zudem in einem breiten Kabelspektrum von 18-24 AWG für sowohl solide Kabel wie auch Litzen mit der Option für Durchlassanwendungen oder geschlossenen Anwendungen geliefert.
Merkmale
Erhältlich mit 1, 2, 3 und 4 Positionen

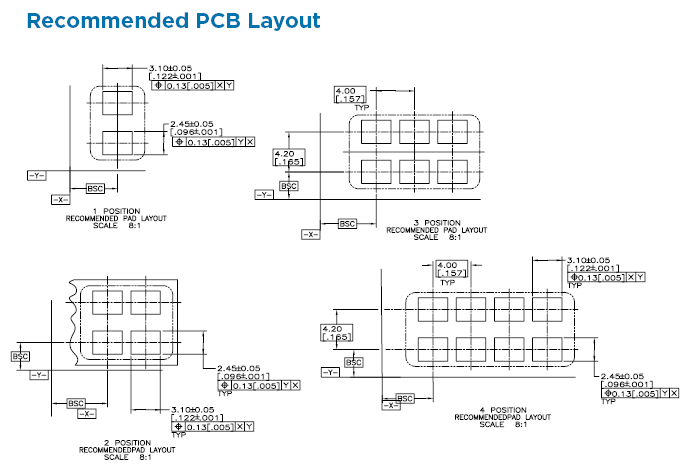

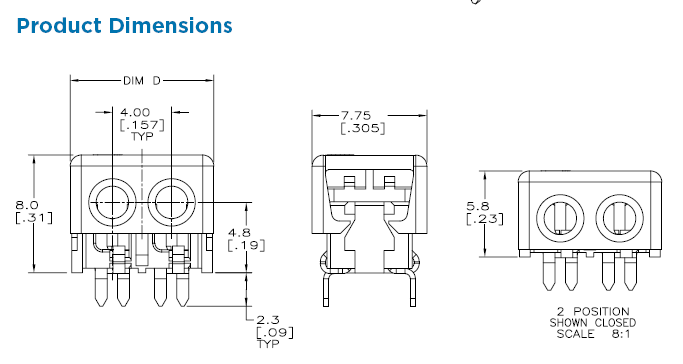

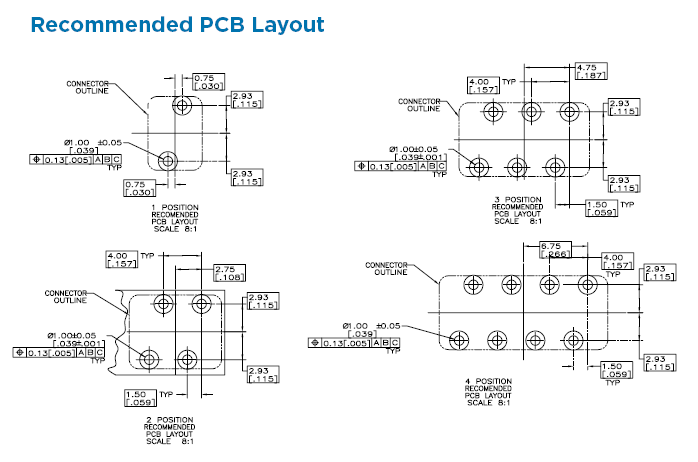

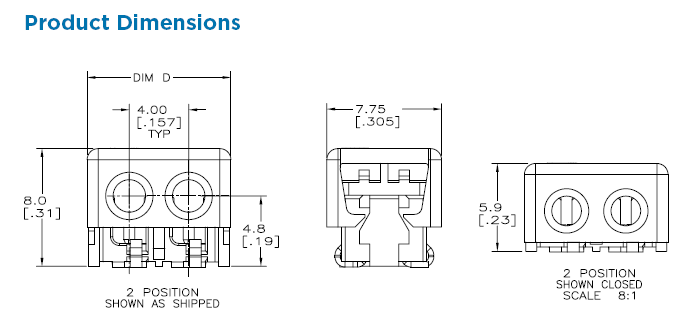

SMT und Durchlassbohrung

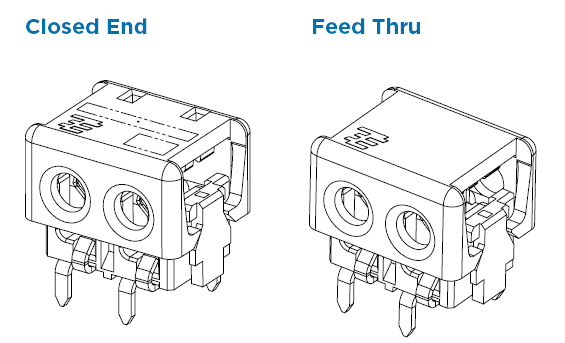

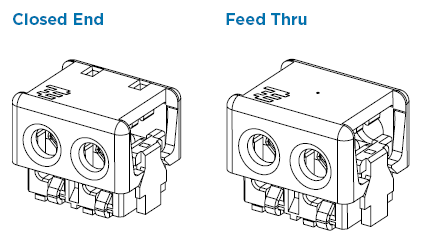

Geschlossenes Ende und Durchlass
18-24 AWG Verdrilltes und festes Kabel
Duale IDC-Schlitze für Redundanz
Kabelplatzierung des "Sicht"-Fensters
Kabelmessstelle farbcodiert
Anschluss ohne Werkzeuge
ELEKTRISCHE DATEN
Betriebsstrom: 8Amp (nur 18 AWG)
Maximale Betriebsspannung: 250VAC / 250VDC
Dielektrische Widerstandsspannung: 1500VAC
MECHANISCHE DATEN
Betriebstemperatur: -40ºC to 105ºC
Kabelsicherung: mindestens 5lbs.
ANWENDUNGSBEREICHE
LED-Beleuchtungssteuerung
Allgemeine Vorrichtungen für die LED-Beleuchtung
Anschluss-Strings der PCB-LED-Lichtmodule
Keine Beleuchtung Draht-auf-Platine-Anwendung
MATERIAL
Gehäuse: 94VØ als Thermoplast mit hoher Temperaturfestigkeit eingestuft
Kontakte: Kupferlegierung mit Zinn über Nickel überzogen
