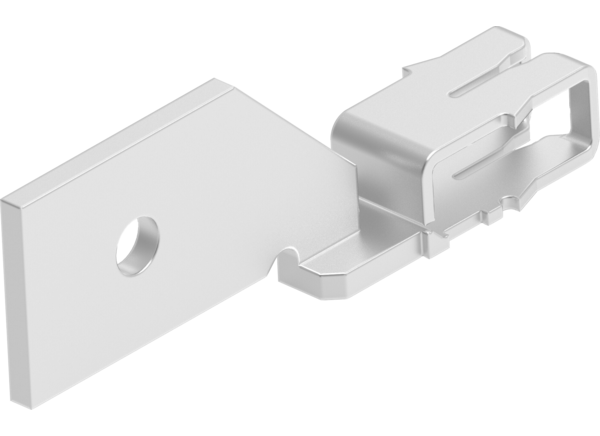

TE Connectivity MAG-MATE Anschlüsse für Aluminium-Magnetdraht
Die MAG-MATE Anschlüsse für Aluminium-Magnetdraht von TE Connectivity wurden entwickelt, um die Einführung von Aluminium als leichte Alternative zu Kupfer-Magnetdraht zu unterstützen. Diese Anschlüsse verfügen über einen doppelten Schneidklemmkontakt-Steckplatz (IDC), der einen Anschluss von Aluminium- oder Kupfer-Magnetdrähten mit hohem Durchsatz ohne Schweißen oder Löten ermöglicht. Die MAG-MATE-Anschlüsse enthalten eine FASTON-Flachstecker-Schnittstelle der Baureihe 250 zum Anschluss an den Eingangsdraht. Diese Anschlüsse werden in Spülmaschinen, HVAC-Ausrüstungen, Trocknern, Motoren und Industrieautomatisierung verwendet.
Merkmale
- Schneidklemmkontaktanschluss (IDC) von Magnetdraht ohne Drahtvorbereitung, Schweißen oder Löten
- Anschlüsse unterstützen bis zu 2 Magnetdrähte pro IDC-Steckplatz zur Vereinfachung der elektrischen Designs
- Kompatibilität mit Aluminium- und Kupfermagnetdraht
- Mehrpunkt-Kontakt gewährleistet eine zuverlässige elektrische Verbindung
- FASTON Flachstecker-Anschlussschnittstelle lässt sich nahtlos in eine große Auswahl von Applikationen integrieren
- Maximaler Nennstrom:
- 9,5 A für Aluminium (0,72 mm Draht)
- 12,5 A Kupfer (0,64 mm Draht)
Applikationen
- Geschirrspülmaschinen
- HLK-Ausrüstung
- Trockner
- Motoren
- Industrieautomatisierung und -Steuerungen
Veröffentlichungsdatum: 2024-09-12
| Aktualisiert: 2025-03-26
