TE Connectivity / Linx Technologies ANT-LTE-RPC Embedded LTE/LPWA-Dipolantennen
Die Embedded LTE/LPWA-Dipolantennen der Baureihe ANT-LTE-RPC LTE/LPWA von TE Connectivity (TE) Linx Technologies sind starre Multiband-Mobilfunk- und Mobilfunk-IoT-Antennen (LTE-M und NB-IoT) mit selbstklebender Rückseite für eingebettete Applikationen, die eine Bandleistung von 600 MHz-, 700 MHz- und 800 MHz erfordern. Darüber hinaus unterstützen die Antennen LPWA-Netzwerke (Low Power Wide Area, LPWA) bei 868 MHz und 915 MHz, 2,4 GHz ISM und globale Navigationssysteme (GNSS/GPS). Eine Verbindung zum Funkgerät erfolgt über ein 100 mm langes und 1,13 mm starkes Koaxialkabel, das in einem MHF1/U angeschlossen ist.FL-kompatibler Steckverbinder oder nicht terminiert, für PCB-Montage getrimmt.
Die Antennen der RPC-Baureihe von TE Linx bieten eine Grundflächen-unabhängige, eingebettete Dipol-Antennenlösung, die mit der Leistung einer externen Antenne vergleichbar ist. Die selbstklebende Rückseite erleichtert die Montage in Kunststoffgehäusen und ermöglicht eine umweltfreundliche Versiegelung des Gehäuses und Schutz vor Manipulationen oder versehentlicher Beschädigung der Antenne.
Merkmale
- 617 MHz bis 960 MHz
- ≤2,5 VSWR
- Gain: 6,3 dBi (max.)
- 64 % Wirkungsgrad
- 1553 MHz bis 1609 MHz (GNSS/GPS)
- ≤1,2 VSWR
- Gain: 5,0 dBi (max.)
- Wirkungsgrad: 77 %
- Betriebstemperaturbereich: -20 °C bis +65 °C
- Lineare Polarisierung
- Omnidirektionale Strahlung
- 50 Ω Impedanz
- Halbwellen-Wellenlänge
- Elektrischer Dipol-Typ
- Maximale Leistung: 2 W
- Gewicht: 3,2 g
- Kompakte Größe mit niedrigem Profil: 98,4 mm x 14,9 mm x x 0,8 mm
- MHF1/U.FL-kompatibler Stecker (Buchse) auf einem Koaxialkabels mit einer Länge von 100 mm und Stärke von 1,13 mm
- Selbstklebende Rückseite mit 3M 988T haftet dauerhaft an einer Vielzahl von Materialien
Applikationen
- Weltweit LTE, UMTS und GSM
- Mobilfunk-IoT
- LTE-M (Cat-M1)
- NB-IoT
- LPWA-Netzwerke (Low-Power, Wide-Area)
- LoRaWAN®
- Sigfox®
- Wi-Fi HaLow™
- Smart-Home-Netzwerke
- Sicherheitssysteme
- Heim-Wetterstationen
- ISM
- BLUETOOTH®
- ZigBee®
- Globale Navigation (GNSS)
- GPS
- GLONASS
- Galileo
- BeiDou

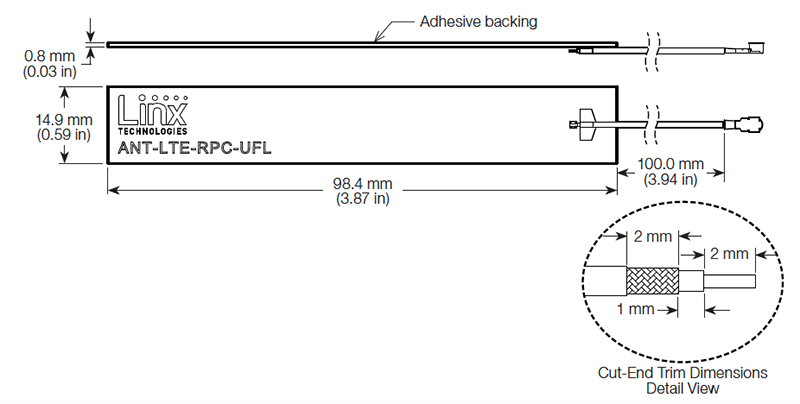

Abmessungen
Veröffentlichungsdatum: 2020-01-06
| Aktualisiert: 2024-10-01
