TDK Serielles Design

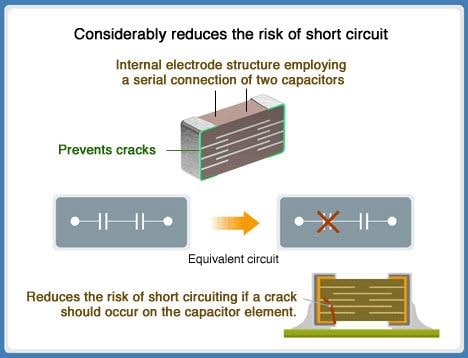

Das serielle Design ist eine Art von MLCC mit der höchsten Sicherheit, der doppelte Sicherheitsdesigns für die Verhinderung von Rissen und Kurzschlüssen einsetzt.Die leitfähigen Kunstharzlagen werden in die Anschlusselektroden eingesetzt und die Kunstharz-Elektrodenlagen können Biegebeanspruchungen oder eine thermische Erweiterung des Boards absorbieren, um Risse zu verhindern.Die internen Elektroden verwenden einen besondere Struktur, die mit einer seriellen Verbindung von zwei Kondensatoren vergleichbar ist. Diese Struktur reduziert das Risiko von Kurzschluss, falls ein Riss auf dem Kondensatorelement entsteht. Die CEU-Baureihe ist auch mit AEC-Q200 konform und in Fahrzeuganwendungen eingesetzt werden.

Merkmale

Ausfallsicherungs-Funktion, die eine serielle Verbindung von zwei Kondensatoren in einem Produkt nutzt und dadurch unerwartete Kurzschlussvorfälle verhindert.
Verbesserte Beständigkeit gegen Durchbiegung, Aufprälle, Wärmeschock und thermische Stöße, Temperaturwechselbeanspruchung des Boards
Leitfähiges Kunstharz absorbiert eine externe Belastung, schützt Lötstellen und Komponenten

Applikationen

Fahrzeuganwendungen (EPS, ABS, EV, HEV, LED-Lampen usw.)
Glättungsschaltungen, DC/DC-Wandler, LED-/HD-Lampen
Applikation in Umgebungen mit starken Temperaturschwankungen, Gegenmaßnahmen gegen piezoelektrische Auswirkungen

Schaltungen, die direkt mit 12-V- oder 24-V-Batterieleitungen verbunden sind oder Schaltungen, die eine erweiterte Sicherheit erfordern
Gegenmaßnahme gegen Hochfrequenzrauschen (Funkrauschen), Stoßströme oder elektrostatische Entladungen (ESD)

Sicherheit kann über die interne Struktur, die zwei Kondensatoren seriell verbindet einfach erzielt werden

Wenn Standardprodukte durch das serielle Design (CEU-Baureihe) in Stromleitungen mit einer hohen Stromstärke ersetzt werden, kann die Sicherheit durch die doppelte Ausfallsicherungsfunktion einfach verbessert werden. Da nur ein Produkt mit seriellem Design (CEU-Baureihe) für das Sicherheitsdesign erforderlich ist, das normalerweise eine serielle Verbindung von zwei Standardprodukten nutzt, können die Montageflächen oder Montagekosten ebenfalls reduziert werden.
