EPCOS / TDK LeaXield™ Aktive Ableitstromfilter mit drei Leitungen

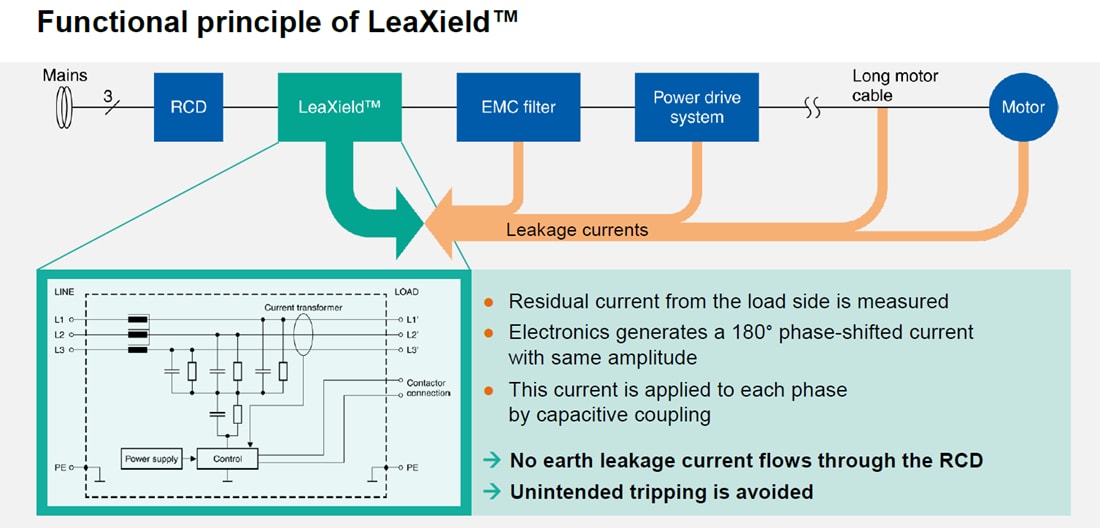

Die LeaXield™ Aktive Ableitstromfilter mit drei Leitungen von EPCOS/TDK sind für eine drastische Reduzierung von Ableitströmen ausgelegt, wodurch die RCD-Kompatibilität (Residual Current Device, RCD) optimiert wird. LeaXield Filter werden zwischen dem RCD und dem EMC-Leitungsfilter in die Schaltung eingesetzt. EPCOS/TDK integriert einen Stromsensor zur Messung des Reststrom über die drei Phasen. Ein entsprechender um 180° phasenverschobener Strom mit der gleichen Amplitude wird erzeugt, der kapazitiv mit den jeweiligen Phasen gekoppelt wird. Die Ableitströme werden über die so erzeugten Stromsenken zurück zum System geführt. Damit wird verhindert, dass die Ströme durch den RCD fließen und ihn ungewollt auslösen. Der LeaXield kann Erdableitströme von bis zu 1 A kompensieren. Der Kompensationseffekt erstreckt sich über einen großen Frequenzbereich von 150 Hz bis zu ca. 30 kHz.
