STMicroelectronics STEVAL-ILM001V1 Plug-in-Hardware-Modul für STM8S-DISCOVERY

Das STMicroelectronics STEVAL-ILM001V1 Plug-in-Hardware-Modul für das STM8S-DISCOVERY wird zur Erstellung einer umfassend funktionsfähigen DALI(Digital Addressable Lighting Interface)-Slave-Anwendung verwendet. Das STMicroelectronics STEVAL-ILM001V1 Plug-in-Hardware-Modul + STM8S-DISCOVERY können über ein beliebiges DALI-Netzwerk verbunden und gesteuert werden. Das STMicroelectronics STEVAL-ILM001V1 bietet alle für den DALI-Standard erforderlichen Funktionen. Der DALI-Standard ist ein Kommunikationsprotokoll, das häufig in intelligenten Beleuchtungssystemen zum Einsatz kommt.

Merkmale

Pegelübersetzung von DALI-Spannungspegeln (-6,5 bis 22,5V) in Mikrocontroller-Pegel (3,3V/5V logisch)
Adäquate Anstiegs- und Abfallzeiten für Kommunikationsanwendungen
Stromverbrauchsbegrenzung (2mA max.)
Überspannungsschutz für Fehlverbindung von AC-Nennspannung mit DALI DA-Steckverbindern
RoHS-konform

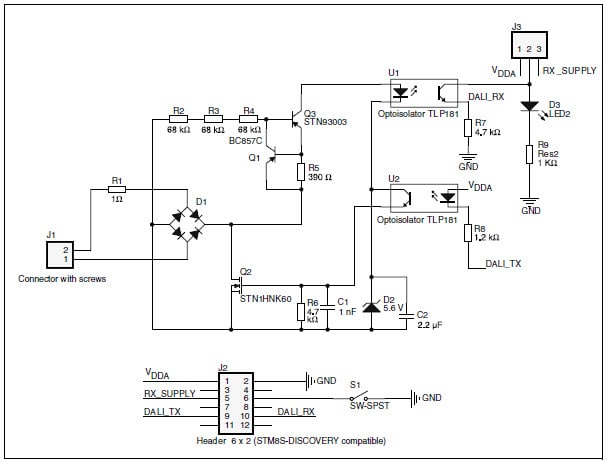

Anwendungsspezifischer Schaltkreis

STMicroelectronics
Development Tools

Veröffentlichungsdatum: 2011-07-06 | Aktualisiert: 2022-03-11
