STMicroelectronics TSB7192 BiCMOS-Operationsverstärker
Die TSB7192 BiCMOS-Operationsverstärker von STMicroelectronics bieten eine Dual-Bandbreite von 22 MHz und verfügen über einen Rail-to-Rail-Eingang und -Ausgang. Der TSB7192 gewährleistet einen Betrieb von einer Einzelversorgung von +2,7 V bis +36 V sowie von Dual-Versorgungen von ±1,35 V bis ±18 V. Die Bauteile haben den Vorteil, dass sie bei max. 25 °C einen großen Versorgungsspannungsbereich und eine ausgezeichnete Eingangs-Offset-Spannung von 300 µV bieten.
Der TSB7192 bietet eine Kombination von Funktionen, die u. a. eine große Bandbreite, Anstiegsrate, geringes Rauschen, Rail-to-Rail-Fähigkeit und Genauigkeit umfassen. Diese Funktionen tragen dazu bei, dass der TSB7197 in einer großen Auswahl von Applikationen eingesetzt werden kann. Dazu gehören Filter, Stromversorgung/Motorsteuerung, Aktor-Antrieb, Hall-Effekt-Sensoren und resistive Transducer.
Merkmale
- Rail-to-Rail-Eingang und -Ausgang
- Niedrige Offsetspannung: 300 μV (max.)
- Großer Versorgungsspannungsbereich: 2,7 V bis 36 V
- Verstärkungs-Bandbreitenprodukt: 22 MHz
- Anstiegsrate: 12 V/µs
- Rauscharm: 12 nV/√Hz
- Stabiler Betrieb mit Gain von +10/-9
- Integrierter EMI-Filter
- Standard SO8- und miniSO8-Gehäuse
- 2 kV HBM-ESD-Toleranz
- Erweiterter Temperaturbereich: -40 °C bis +125 °C
- Automobilstandard erhältlich
Applikationen
- High-Side- und Low-Side-Strommessung
- Hall-Effekt-Sensoren
- Datenerfassung und Messgeräte
- Prüf- und Messgeräte
- Motorsteuerung
- Industrie-Prozesssteuerung
- Dehnungsmessstreifen
Videos

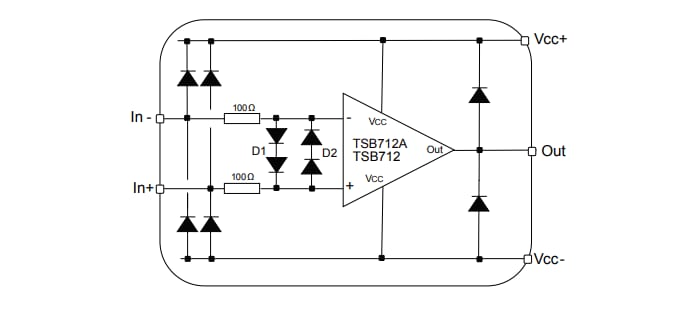

Eingangsstrombegrenzung
