STMicroelectronics SPC58NG-DISP Discovery+-Board
Das STMicroelectronics SPC58NG Discovery+-Board demonstriert die SPC58N Power-Architecture-Mikrocontroller mit Zugang zur Ethernet-Peripherie. Das SPC58NG-DISP Board unterstützt die CAN-FD-Kommunikation mit einem dedizierten Transceiver und DB9-Steckverbinder. Darüber hinaus ermöglicht der dedizierte Steckverbinder zusätzliche Tochterboard-Verbindungen, wodurch der Funktionsumfang erhöht wird.
Das Board unterstützt eine schnelle Evaluierung und Entwicklung mit den Beispielen der kostenlosen einsatzbereiten Applikations-Firmware innerhalb des SPC5Studio. Das SPC5Studio enthält eine visuelle konfigurierbare Code-Generierungsmaschine, ein Board-Support-Gehäuse (BSP), Start-up-Routinen, Unterbrechungsdienste, ein kostenloses RTOS (optional) und eine ganze Reihe von Low-Level-Treibern. Das SPC5Studio umfasst einen kostenlosen GCC-Compiler und steht zum kostenlosen Download zur Verfügung.
Die SPC58N Line-Power-Architecture-Mikrocontroller sind für Karosserie-Applikationen und die Ethernet-Autovernetzung ausgelegt. Dies macht den SPC58N ideal für den erforderlichen Hochtemperaturbetrieb, die hohe Zuverlässigkeit und den Standby-Betrieb mit geringem Stromverbrauch.
Merkmale
- SPC58NE84E7 Leistungsstarker e200z4 Power-Architecture®-Technologie-32-Bit-Triple-Core-CPU
- 6.582 KB (6.144 KB Code-Flash und 256 KB Daten-Flash) On-Chip-Flash-Speicher
- 182 KB HSM-dedizierter Flash-Speicher
- ASIL-D-Sicherheit (ASIL-D von ISO 26262)
- 2 Ethernet-Anschlüsse
- 1 CAN-FD-Anschluss mit DB9-Steckverbinder
- 1 CAN + 1 LIN/UART+1 SPI
- 2 FlexRay-Kanäle
- JTAG-Anschluss (14-Pin - 2x7-Steckverbinder)
- 4 Benutzer-LEDs
- 2 Benutzer-Drucktasten
- 12 VDC Stromversorgung (externe PSU)
- Reset-Drucktaste
- 40 MHz Quarz
Verwandtes Produkt
STMicroelectronics SPC58 G-Linie-MCUs
Power Architecture® 32-Bit-MCUs, die für Karosserie-, Netzwerk- und Sicherheitsapplikationen ausgelegt sind.

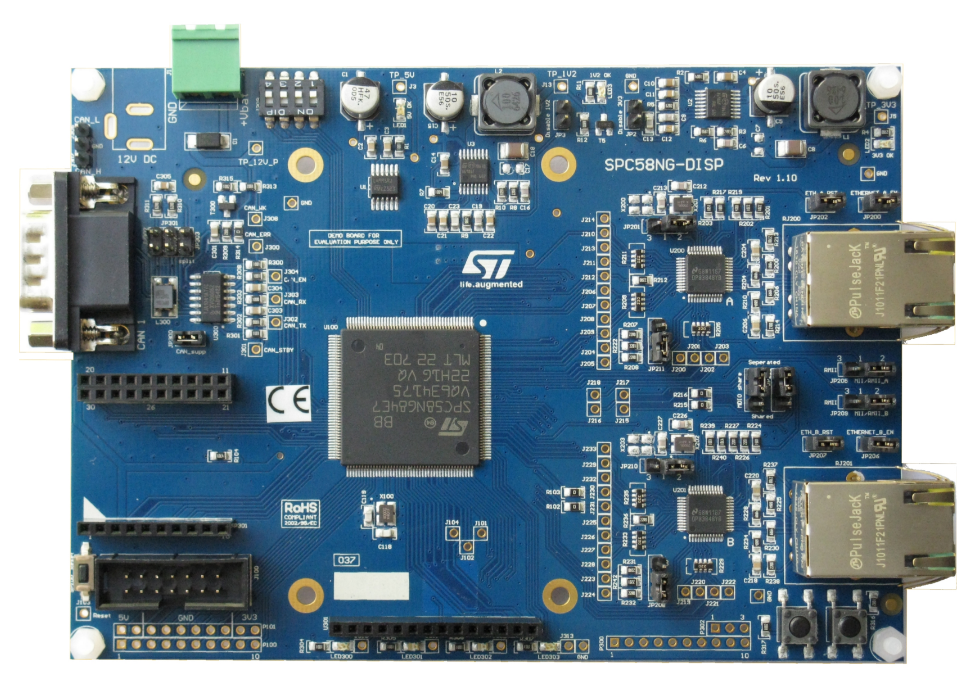

Layout
