STMicroelectronics HFDAx0D Klasse-D-Audioverstärker nach Automobilstandard
Die Klasse-D-Audioverstärker nach Automobilstandard HFDAx0D von STMicroelectronics sind für moderne Infotainment- und Cockpitsysteme konzipiert. Die leistungsstarken 4-Kanal-Verstärker werden mit Verwendung der fortschrittlichen BCD-Technologie hergestellt und arbeiten mit einer hohen Schaltfrequenz von 2 MHz, wodurch kompakte PCB-Designs und geringere Kosten für Ausgangsfilter ermöglicht werden. Die Baureihe HFDAx0D von STMicroelectronics unterstützt Breitband-Audio bis zu 40 kHz mit außergewöhnlich geringem Gesamtklirrfaktor (THD) und Rauschen und liefert eine erstklassige Klangqualität, die für Applikationen mit OEM-Qualität geeignet ist.
Diese Verstärker verfügen über robuste Diagnose-Fähigkeiten, darunter unabhängige Kanalüberwachung, Lasterkennung und Schutzmechanismen, die Systemzuverlässigkeit und Lautsprechersicherheit gewährleisten. Mit Unterstützung für I2S- und TDM-Digitaleingänge (bis zu 16 Kanäle), schnellem Einschalten und geringer Latenz sind die Verstärker hervorragend für Applikationen wie aktive Geräuschunterdrückung und Audioverarbeitung mit Hochgeschwindigkeit geeignet. Die kompakte LQFP48L Verpackung ist mit Start-/Stopp-Fahrzeugsystemen kompatibel und stellt eine vielseitige Lösungen für platzbeschränkte Fahrzeugumgebungen dar.
Merkmale
- AEC-Q100-qualifiziert
- Versorgungsbetriebsbereich von 4,5 V bis 18 V
- Die Einhaltung der EMV-Anforderungen wird gemäß CISPR25 bewertet
- BTL-Ausgänge der Klasse D
- Integrierte 112 dB D/A-Wandlung
- Kompatibel mit Batterielastabwurf (40 V)
- Reduzierte Größe und Kosten des Ausgangs-LCs dank 2-MHz -Schalt-PWM
- I2S- und TDM-Digitaleingänge (bis zu 16x TDM-Kanäle)
- Wählbare Frequenz (44,1 kHz 48 kHz 96 kHz oder 192 kHz)
- Mehrere Lastkonfigurationen, mit denen Lautsprecherlasten von 4 Ω und 2 Ω angesteuert werden können
- MOSFET-Fähigkeit ermöglicht eine hohe Ausgangsleistung
- Typisch 4x29 W bei 4 Ω bei 14,4 V, 1 kHz, THD = 10 %
- Typisch 4x22,5 W bei 4 Ω bei 14,4 V, 1 kHz, THD = 1 %
- Typisch 4x47,5 W bei 2 Ω bei 14,4 V, 1 kHz, THD = 10 %
- Typisch 4x35,5 W bei 2 Ω bei 14,4 V, 1 kHz, THD = 1 %
- Hervorragende Audioleistung
- Typischer THD von 0,015 % bei 1 W, 1 kHz bei Last von 4 Ω
- Typisches Ausgangsrauschen, A-bewertet: 27 μV
- Typischer Nebensignaleffekt von 100 dB bei 1 W, 1 kHz bei Lasten von 4 Ω
- Typischer PSRR von 80 dB bei 1 W, 1 kHz bei Lasten von 4 Ω
- Schnelles Einschalten und sehr geringe Latenz für die Hochgeschwindigkeitsverarbeitung von Audio-Applikationen
- Sehr geringe Latenz für geräuschreduzierende Applikationen
- Vollständige Konfigurierbarkeit über I2C mit kanalunabhängiger Auswahl/Diagnose von Mute/Play/Gain
- 4x I2C-Adressen
- Eine vollständige Diagnosematrix mit Informationen ist sowohl auf dem I2C- als auch auf dem CD/DIAG-Pin verfügbar
- 4x thermische Warnungen
- Unabhängige Diagnose-DC- und -AC-Lasterkennung pro Kanal mit wählbarem Schwellenwert
- Startdiagnose für Kurzschlüsse zu VCC/GND
- OCP-Schutz mit konfigurierbarer OCP-Grenze (2x wählbar)
- Eingangsstrom-Offset-Detektor
- Digitaler Admittanzmessers (DAM)
- Freilaufende Diagnose
- Ausgangsstrom-Offset-Detektor
- DC/AC-Diagnose
- Einschließlich Open-Load-In-Play-Erkennung
- DAM
- Laststromüberwachung
- Synchronisationsausgangspin
- Unempfindlich gegen Knall-/Tickgeräusche beim Ein-/Ausschalten und Batterieschwankungen während der Diagnose
- Legacy (Backup-Modus ohne I2C-Steuerung)
- Integrierter Kurzschlussschutz
- Integrierter ESD-Schutz (2 kV HBM, 500 V/750 V Corner CDM)
- LQFP48L-Gehäuse mit nach oben freiliegendem Pad, Abmessung von 7 mm x 7 mm x 1,4 mm
Applikationen
- Infotainment-Systeme in Fahrzeugen
- Intelligente Cockpit-Audiosysteme
- Mehrkanal-Audioverstärkung fürs Automobilapplikationen
- Audiosysteme mit Geräuschunterdrückung
- Audiosysteme in OEM-Qualität
- Start-/Stopp-Fahrzeugsysteme
- Digitale Audioarchitekturen
- Leistungsstarke Audiowiedergabe
- Überwachung und Schutz der Lautsprecherlast
- Kompakte und platzsparende Designs
Datenblätter
- Digitaler 4-Kanal-Audioverstärker HFDA80D der Klasse D für Automobilanwendungen mit Hi‑Fi-Audioqualität, In-Play-Diagnostik und einer 2-MHz-Schaltfrequenz
- Digitaler 4-Kanal-Audioverstärker HFDA90D der Klasse D für Automobilanwendungen mit Hi‑Fi-Audioqualität, In-Play-Diagnostik, 2-MHz-Schaltfrequenz und Laststrom-Monitor

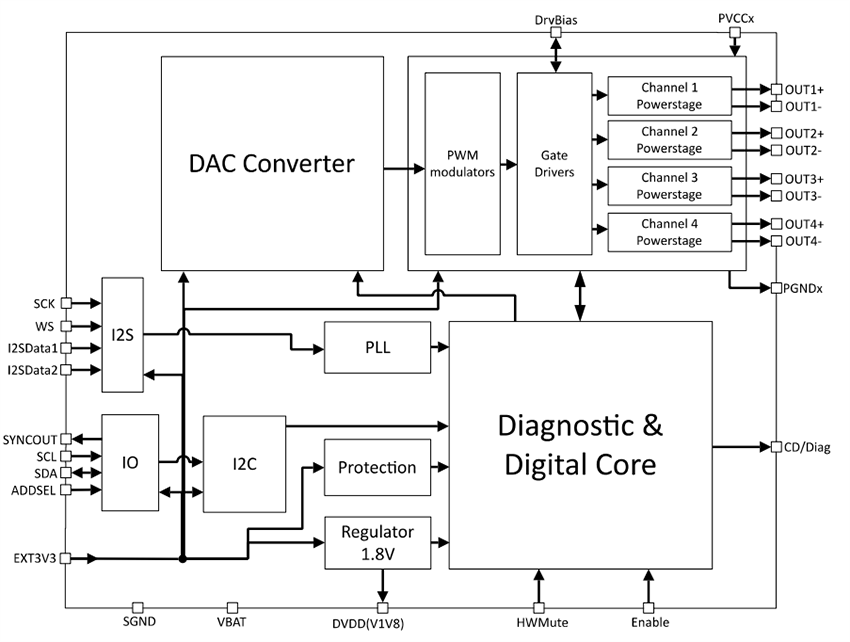

Blockdiagramm
