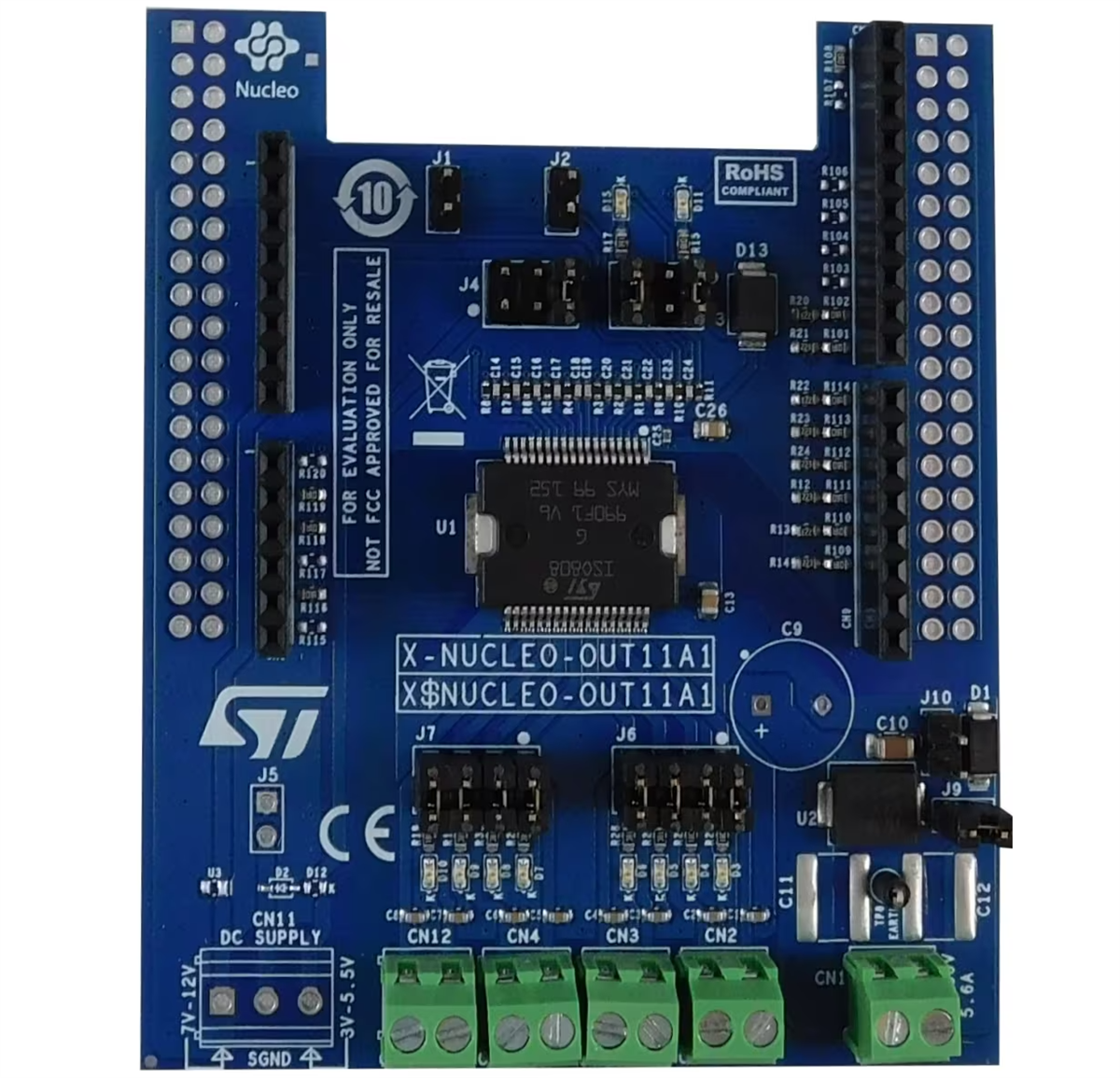

STMicroelectronics X-NUCLEO-OUT11A1 Erweiterungsboard

Das X-NUCLEO-OUT11A1 Erweiterungsboard von STMicroelectronics ist ein industrielles Erweiterungsboard mit digitalem Ausgang, das für den STM32 Nucleo entwickelt wurde. Das Board bietet eine leistungsstarke und flexible Umgebung für die Ansteuerungs- und Diagnosefunktionen des ISO808 oktalen High-Side-Smart-Power-Solid-State-Relais. Das Relais bietet eine eingebettete galvanische Isolierung, die in ein digitales Ausgangsmodul integriert ist, das an industrielle 0,7-A-Lasten angeschlossen wird.

Das X-NUCLEO-OUT11A1 Erweiterungsboard von STMicro hat eine direkte Schnittstelle zum Mikrocontroller des STM32 Nucleo, der über GPIO-Pins und Arduino® R3-Anschlüsse angesteuert wird. Der ISO808 gewährleistet eine galvanische Trennung zwischen dem Mikrocontroller und der Prozessstufe. Außerdem kann das Board entweder mit einem NUCLEO-F401RE oder einem NUCLEO-G431RB Development Board verbunden werden.

Das Erweiterungsboard ermöglicht Benutzern die Evaluierung eines Systems, das aus einem X-NUCLEO-OUT11A1 besteht, das auf anderen Erweiterungsboards gestapelt ist.

Merkmale

Basierend auf dem ISO808 oktalen High-Side-Schalter, der folgende Merkmale aufweist:
- Betriebsbereich von 9,2 V bis 36 V
- Geringe Leistungsdissipation (R_{ON (MAX)} = 260 mΩ)
- Prozessseitiger Betriebsstrom von bis zu 0,7 A pro Kanal
- Eingebettete galvanische 2 kV_{RMS-Isolierung}
- Direkte (Jitter <20 us) und synchrone (Jitter <6 us) Steuerungsmodi
- Schnelles Abklingen bei induktiven Lasten
- Unterspannungssperre
- Überlast- und Übertemperaturschutz
- Schutz gegen Masseverlust
- PowerSO36-Gehäuse
Prozessseitiger Betriebsbereich des Applikationsboards von 10 (J10 offen) bis 33 V (J9 geschlossen)
Erweiterter Betriebsbereich der Prozessseite von 9,2 (J10 geschlossen) bis 36 V (J9 offen)

Betriebsspannung auf der Logikseite des Applikationsboards von 3,3 V bis 5 V
Grüne LEDs für Ein-/Aus-Status der Ausgänge (J6 und J7 schließen 1-2, 3-4, 5-6, 7-8)
Rote LED für gemeinsame Überhitzungs- und Kommunikationsfehlerdiagnose (J3 schließt 1-2)
Gelbe LED zur Signalisierung des Ausgangsfreigabestatus (J3 schließt 5-6)
Direkte Betriebsart (J1, J2 geschlossen)
Synchrone Betriebsart (J1, J2 offen)
Verpolungsschutz für Prozess- und Logikversorgungsschienen
Kompatibel mit den STM32 Nucleo Development Boards
Ausgestattet mit Arduino® UNO R3-Steckverbindern
RoHS- und China RoHs-konform
CE-zertifiziert
