STMicroelectronics ESDA5WY Unidirektionaler Automotive-ESD-Schutz
Der STMicroelectronics ESDA5WY unidirektionale Automotive-ESD-Schutz ist ein unidirektionaler Automotive-Transientenspannungsschutz (TVS), der für raue Umgebungen ausgelegt ist. Der TVS schützt empfindliche Elektronik vor Schäden oder Latch-up durch elektrische Überlastung (EOS), Blitzüberspannungen und ESD ohne Alterungseffekt und Leistungsdrift.
Die ESDA5WY ESD von STMicro kann einen MOV (Metalloxid-Varistor) oder MLV (Mehrschichtvaristor) und Zener-Dioden ersetzen, die für die Spannungsregelung optimiert sind. Die ESDA5WY ist eine ideale Option für Systeme mit hoher Zuverlässigkeit und Qualität.

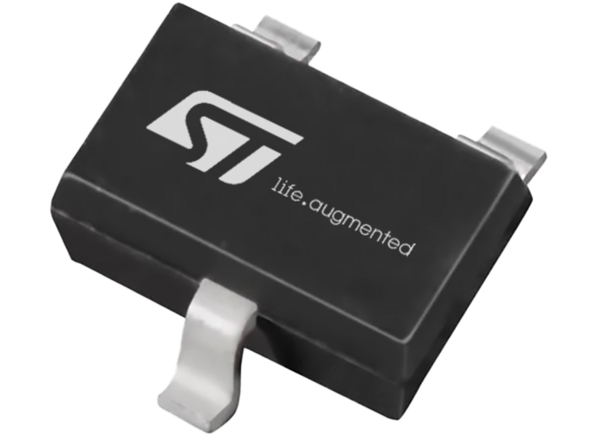

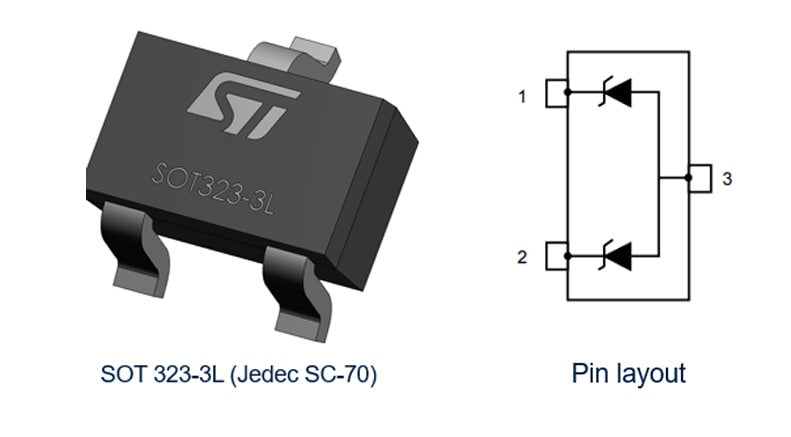

Das Bauteil ist in einem kleinen SOT323-3L (Jedec SC-70) mit einem Footprint von 2,1 mm x 2,0 mm untergebracht und eignet sich für platzbeschränkte Applikationen.
Merkmale
- Entspricht den folgenden Normen:
- J-STD-020 MSL Stufe 1 und UL94, VO
- IPC7531 Footprint und JEDEC-registriertes Gehäuse
- ISO 10605 – C = 150 pF, R = 330Q
- ±30 kV (Luftentladung)
- ±25 kV (Kontaktentladung)
- ISO 10605 – C = 330 pF, R = 330Q
- ±30 kV (Luftentladung)
- ±20 kV (Kontaktentladung)
- ISO 7637-3:
- Impuls 3a bei -150 V; Impuls 3b bei +150 V
- Impuls 2a bei +/- 85 V
- AEC-Q101-qualifiziert
- Unidirektionaler Dual-Leitungs-ESD- und EOS-Schutz
- Sehr niedriger Ableitstrom bei VRM (IR < 50 nA)
- Spitzenimpulsleistung (8/20 µS): 175 W
- Hoher ESD-Schutz von bis zu 25 kV
- Schnelles Einschalten und niedrige Klemmspannung
- Betrieb Tj max.: 175 °C
- SOT 323-3L-Gehäuse
- ECOPACK2 RoHS-konformes Bauelement
Applikationen
- Mikrocontroller und integrierte Schaltkreise (SBC, DSP) mit niedriger Geschwindigkeit und Stromleitungen
- MOSFET-Gate-Schutz
- Schalter und Tasten
- Audioleitungen
- I2C, SPI-Kommunikationsbus
