STMicroelectronics STEVAL-LLL010V1 Evaluierungskit

Das STEVAL-LLL010V1 Evaluierungskit von STMicroelectronics besteht aus einem doppelseitigen LED-Panelboard und einem separaten Steuerboard mit MCU und mehreren Tasten für die Benutzeroberfläche.

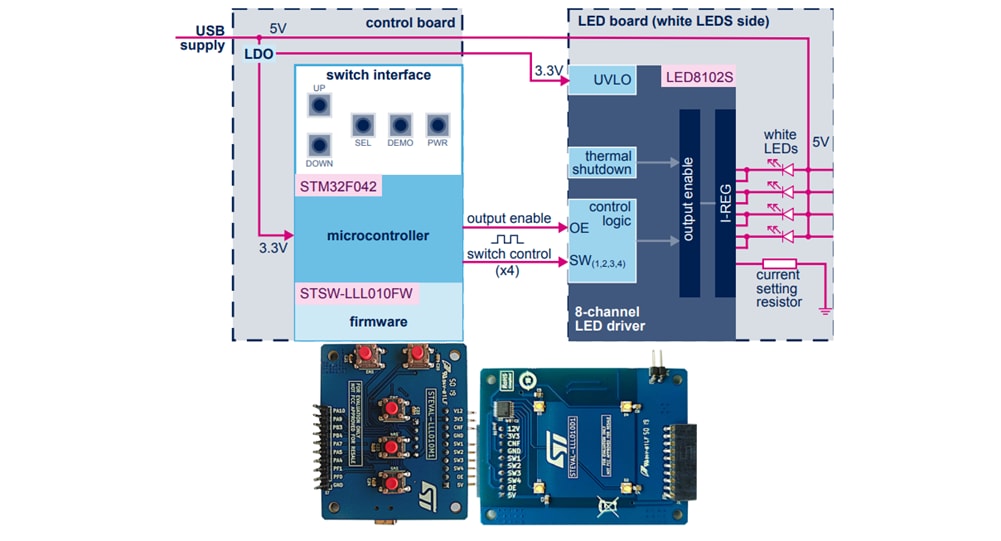

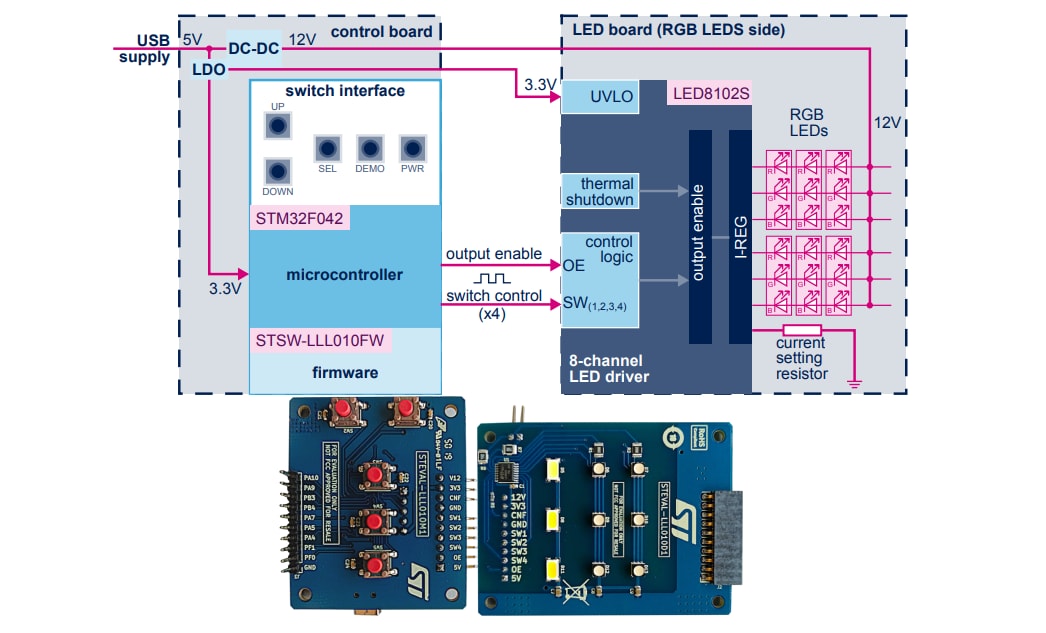

Auf jeder Seite des LED-Boards befindet sich ein LED8102S Embedded-Achtkanal-LED-Treiber-IC. Auf der einen Seite des Boards ist eine Anordnung von vier unabhängigen weißen LEDs vorhanden, während sich auf der anderen Seite ein Paar von drei reihengeschalteten RGB-LEDs befinden. Das Steuerboard ist mit mehreren Schaltern für die manuelle Steuerung der LED-Helligkeit (Weiß) und Farbe (RGB) bestückt.

Ein STM32F042 Mikrocontroller ist im Lieferumfang für den Betrieb einer LED-Steuerungs-Demonstrations-Firmware enthalten. Die Firmware ermöglicht es Benutzern, den Funktionsumfang des betreffenden LED8102S LED-Treibers weiter zu evaluieren und benutzerdefinierte Applikationen zu entwickeln. Das gesamte STEVAL-LLL010V1 Evaluierungskit von STM wird über einen USB-Mini-Steckverbinder auf dem Steuerboard betrieben.

Merkmale

Doppelseitiges LED-Board, das eine Auswahl von weißen oder RGB-LEDs für den Betrieb bietet
Vollständige LED-Farbtemperatursteuerung dank LED8102S Achtkanal-LED-Treiber
Direkte Ein-/Ausschalt-Drucktaste und Verdunkelungssteuerung
STM32 MCU mit Firmware, einschließlich demonstrativer LED-Sequenzen
