STMicroelectronics STEVAL-CCA028V1 Demonstrationsboard
Das STMicroelectronics STEVAL-CCA028V1 Audioverstärker-Demonstrationsboard der Klasse D wurde für den Hochleistungs-Dual-BTL-Audioverstärker der Klasse D TDA7491P entwickelt. Aufgrund seines hohen Wirkungsgrads kann das im PSSO36-Gehäuse (Slug-Down) montierte Bauelement Wärme ohne Kühlkörper abführen.
Jumper auf dem Board ermöglichen die Konfiguration des Verstärkers, um alle Funktionen als einendige oder Differenzeingänge sowie feste Verstärkungseinstellungen zu bestätigen. Es sind auch Mikroschalter vorgesehen, um die Standby- und Stummschaltfunktionen zu aktivieren.
Merkmale
- 10 W +10 W Dauerausgangsleistung bei THD = 10 %, RL = 6 Ω, VCC = 11 V
- 9,5 W + 9,5 W Dauerausgangsleistung bei THD = 10 %, RL = 8 Ω, VCC = 12 V
- Großer Einzelversorgungsbetriebsbereich (5 V bis 18 V)
- Hoher Wirkungsgrad (η= 90 %)
- Vier auswählbare feste Verstärkereinstellungen (20 dB, 26 dB, 30 dB und 32 dB)
- Differentielle Eingänge für minimales Gleichtaktrauschen
- Filterloser Betrieb
- Standby- und Stummschaltungsfunktionen
- Kurzschluss- und thermischer Überlastschutz
- Extern synchronisierbar
- RoHS-konform
Demoboards
STMicroelectronics Class-D Audio Amplifier Demonstration Boards
Helps to evaluate class-D audio amplifiers (TDA7492, TDA7491LP, TDA7491P, TDA7491HV, and TDA7491MV).

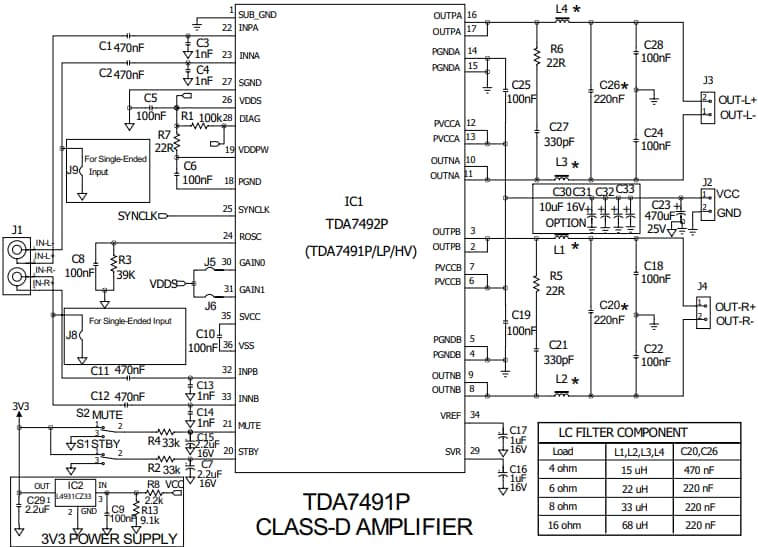

Schaltplan
