STMicroelectronics STEVAL-2STPD01 Evaluierungskit

Das STEVAL-2STPD01-Evaluierungskit von STMicroelectronics enthält ein Erweiterungsboard mit zwei USB-Type-C™-Ports und integriert zwei programmierbare STPD01-Abwärtswandler für USB Power Delivery sowie das STM32 Nucleo-64-Entwicklungsboard NUCLEO-G071RB. Das STEVAL-2STPD01-Kit basiert auf dem programmierbaren Abwärtsregler STPD01, der über die I^²C-Schnittstelle und das UCPD-Peripheriegerät im STM32G071RBT6-Mikrocontroller gesteuert wird, unterstützt durch einen speziellen Firmware-Stack. Dies führt zur Implementierung eines USB Type-C™- und PD-Quelladapters mit zwei Anschlüssen und Power-Sharing-Funktion.

Das STM STEVAL-2STPD01 Evaluierungskit ist in der Lage, die Leistung an den beiden Ports auszugleichen, sobald die Eingangsleistung festgelegt wurde, und unterstützt die Anforderungen, die von den an den jeweiligen Port angeschlossenen USB-PD-Geräten gesendet werden. Das Kit nutzt die Eigenschaften des STPD01-Wandlers, um verschiedene Spannungspegel auszugeben, die je nach DC-Eingangsleistung bis zu 120 W (60 W für jeden Anschluss) ermöglichen.

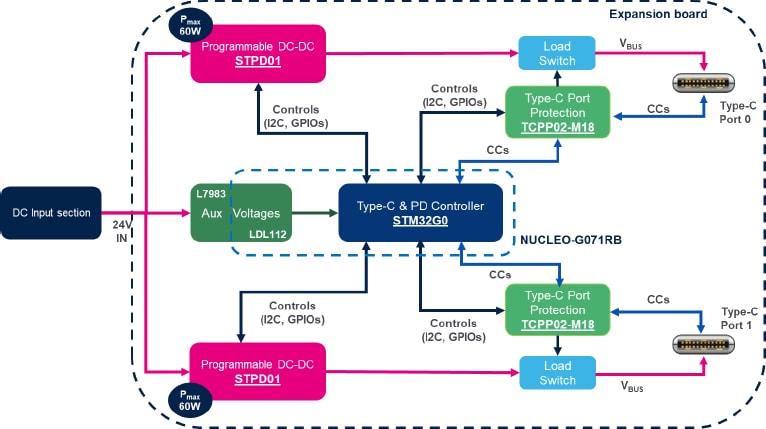

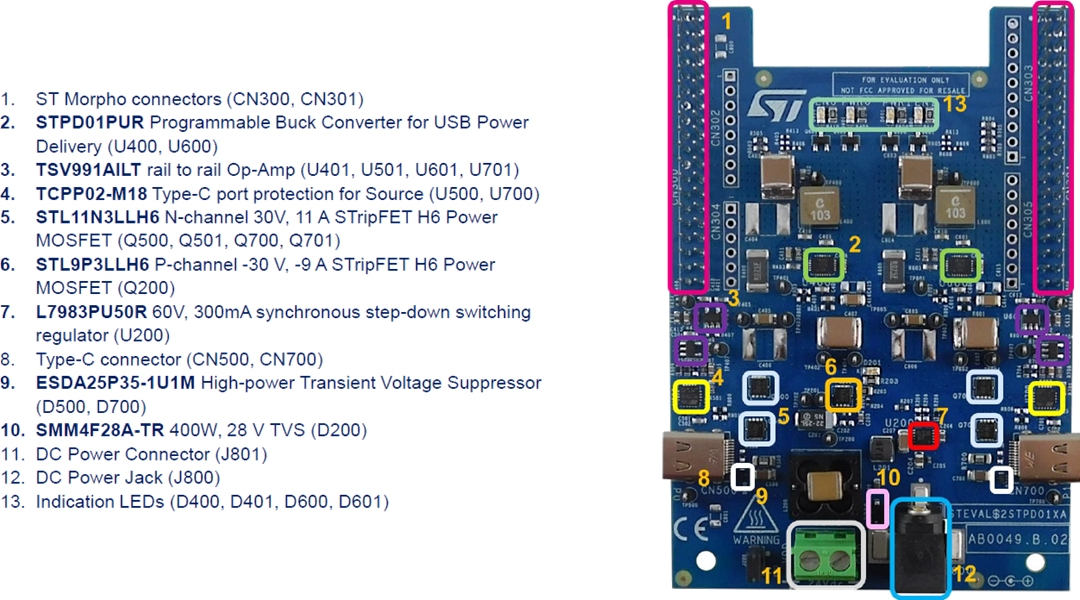

Das Erweiterungsboard ist dafür vorgesehen, auf das Entwicklungsboard NUCLEO-G071RB aufgesetzt zu werden und die Fähigkeit ihres Mikrocontrollers zu nutzen, zwei UCPD-Peripheriegeräte gleichzeitig zu verwalten. Auf dem Board sind der TCPP02-M18 USB Type-C Portschutz für Source-Anwendungen und der synchrone Abwärtsschaltregler L7983 integriert.

Das Softwarepaket STSW-2STP01 mit dem Demo-Anwendungsbeispiel wurde für das STM32 Nucleo-Entwicklungsboard NUCLEO-G071RB entwickelt, um die USB Type-C- und Power-Delivery-Funktionen des STEVAL-2STPD01 Evaluierungskits vollständig zu demonstrieren.

Der STEVAL-2STPD01 ist konform mit den Spezifikationen für USB Typ-C 2.0 und PD 3.0.

Merkmale

Zwei USB Typ-C und Power Delivery Source Anschlüsse
Ausgangsleistung von bis zu 120 W (60 W pro Anschluss), verwaltet durch einen Power-Sharing-Algorithmus
Bis zu vier Ausgangs-PDOs für jeden Anschluss (5 V bei 3 A, 9 V bei 3 A, 15 V bei 3 A, 20 V bei 3 A)
DC-Eingangsspannungsbereich von 6 V bis 24 V
Entspricht den Spezifikationen von USB Typ-C 2.0 und PD 3.0
Zwei STPD01 DC-DC-Wandler, die dynamisch über I²C eingestellt werden, geeignet für die Implementierung von Power-Sharing in USB-PD-Anwendungen

Zwei integrierte TCPP02-M18-Schutzvorrichtungen für USB Typ-C und PD Source-Anwendungen
OVP-, UVP-, OC-, Kurzschluss- und OTP-Schutz
Überspannungsschutz (8/20µs) und ESD-Schutz auf Systemebene auf dem V_BUS
ESD-Schutz auf Systemebene auf CC-Leitungen gemäß IEC61000-4-2 Stufe 4 (±8 kV Kontaktentladung)
RoHS-konform
