STMicroelectronics STDRIVE601 Triple-Halbbrücken-Gate-Treiber
Der STMicroelectronics STDRIVE601 Triple-Halbbrücken-Gate-Treiber ist ein Hochspannungsbauteil, das mit der BCD6-Offline-Technologie hergestellt wird. Das Bauteil ist ein Einzelchip mit drei Halbbrücken-Gate-Treibern für n-Kanal-Leistungs-MOSFETs oder IGBTs, der sich für 3-Phasen-Applikationen eignet. Alle Ausgänge des Bauteils können als 350 mA bzw. 200 mA Senke und Quelle fungieren. Ein Querstrom wird durch die Verriegelungs- Totzeitfunktion verhindert. Das Bauteil verfügt über dedizierte Eingangspins für jeden Ausgang und einen Abschaltpin. Die Logikeingänge sind für die einfache Anbindung an Steuerungsbauteile bis zu 3,3 V CMOS/TTL-kompatibel. Angepasste Verzögerungen zwischen den Low-Side- und High-Side-Bereichen verhindern eine Tastverhältnis-Verzerrung und ermöglichen den Betrieb bei hohen Frequenzen.
Der STDRIVE601 integriert einen Komparator, der über eine fortschrittliche SmartSD-Funktion verfügt, die zusätzlich im Bauteil integriert ist und für einen schnellen und wirksamen Schutz gegen Fehlerereignisse, wie z. B. Überstrom, Übertemperatur usw., schützt. Ein dedizierter UVLO-Schutz auf den Low-Side-Bereichen und auf jedem der High-Side-Treiberbereiche verhindert den Betrieb von Leistungsschaltern in gefährlichen Bedingungen oder Bedingungen mit niedrigem Wirkungsgrad. Die integrierten Bootstrap-Dioden sowie alle integrierten Funktionen dieses ICs sorgen für ein einfacheres Applikations-PCB-Design. Durch diese Funktionen ist das Bauteil außerdem kompakter und einfacher und reduziert dadurch die Stückliste insgesamt.
Merkmale
- Hochspannungsschiene bis zu 600 V
- Treiberstrombelastbarkeit
- STDRIVE601
- 200 mA Quellstrom bei 25 °C
- 350 mA Senkenstrom bei 25 °C
- STDRIVE601
- dV/dt-Transientenimmunität: ±50 V/ns
- Gate-Ansteuerspannungsbereich von 9 V bis 20 V
- Eingangs-/Ausgangs-Laufzeitverzögerung insgesamt: 85 ns
- Angepasste Laufzeitverzögerung für alle Kanäle
- 3,3 V, 5-V-TTL-/CMOS-Eingänge mit Hysterese
- Integrierte Bootstrap-Dioden
- Komparator für einen schnellen Überstromschutz
- Smart-Abschaltfunktion
- Verriegelungs- und Totzeit-Funktion
- Dedizierter Freigabe-Pin
- UVLO-Schutz auf Low-Side und High-Sides
Applikationen
- 3-Phasen-Motorantriebe
- Wechselrichter

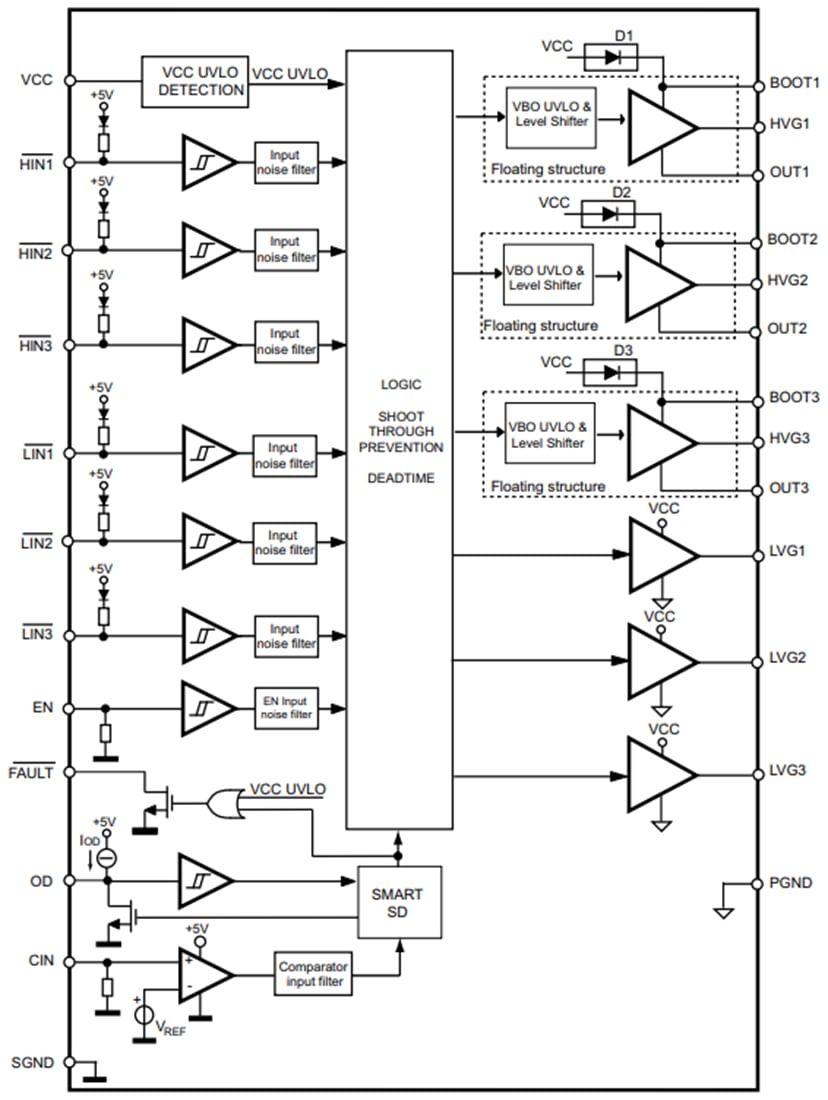

Blockdiagramm
Dazugehöriges Development Tool
STMicroelectronics EVALSTDRIVE601 Demonstrationsboard
Wird zu Evaluierung des STDRIVE601 Triple-Halbbrücken-Spannungs-Gate-Treibers verwendet.
