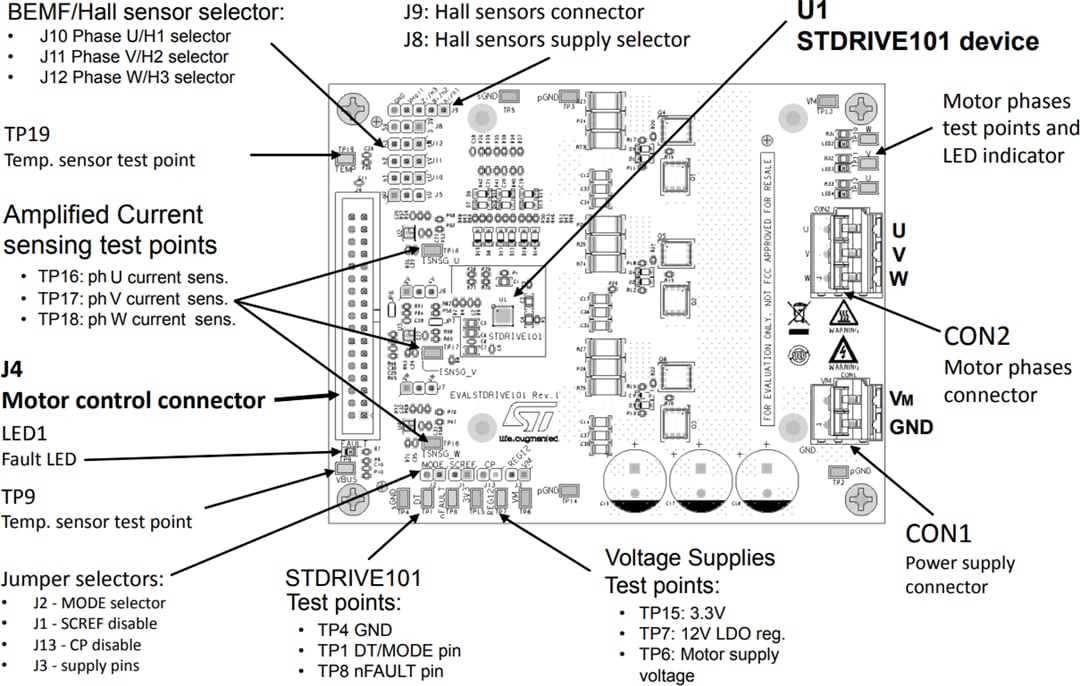

STMicroelectronics STDRIVE101 Demonstrationsboard (EVALSTDRIVE101)

Das STMicroelectronics STDRIVE101 Demonstrationsboard (EVALSTDRIVE101) bietet eine Evaluierungsplattform für den STDRIVE101 dreifachen Halbbrücken-Gate-Treiber und den STL110N10F7 STripFET™ F7-Leistungs-MOSFET. Der EVALSTDRIVE101 ist für den Antrieb von bürstenlosen Dreiphasen-DC-Motoren ausgelegt und kann über den Motorsteuerungs-Steckverbinder mit verschiedenen STM32-Mikrocontrollern verbunden werden. Das Board kann mit einem einphasigen und dreiphasigen Nebenwiderstand konfiguriert werden und FOC- und Sechsschritt-Algorithmen in beiden Konfigurationen unterstützen. Der Hall-Sensoren-Steckverbinder und das On-Board-Phasenerkennungs-Netzwerk ermöglichen Benutzern die Implementierung von sowohl Sensor- als auch sensorlosen Algorithmen für die Bewegungssteuerung.

Merkmale

Bus-Eingangsspannung von 6 V bis 75 V mit dedizierter Überwachung
Ausgangsstrom von bis zu 20 A_rms
Leistungsstufe basierend auf dem STL110N10F7 STripFET F7-Leistungs-MOSFET
STDRIVE101 Embedded-Funktionen
- Zwei Eingangsstrategien (Freigabe/Eingang mit einstellbarer Totzeit-Generierung oder direkter Antrieb mit Verriegelung)
- VDS-Erkennung der Leistungs-MOSFETs
- Überstromschutz mit einem internen Komparator

Ein- oder dreiphasige Nebenwiderstände für Stromsensoren konfigurierbar
BEMF oder digitale Hall-Sensor-Schaltungen
NTC-Sensor für PCB-Temperaturüberwachung
Motorsteuerungs-Steckverbinder, der mit einer großen Auswahl von STM32 Boards und Systemen kompatibel ist
