STMicroelectronics ILPS28QSW Absolutes digitales Dual-Ausgangsbarometer
Das zweikanalige digitale Absolutdruck-Barometer ILPS28QSW von STMicroelectronics ist ein ultrakompakter piezoresistiver Absolutdrucksensor mit digitalem Ausgang. Das Gerät verfügt über einen doppelten Vollbereich, der vom Benutzer auf bis zu 4060 hPa eingestellt werden kann. Das Gerät umfasst ein Sensorelement und eine IC-Schnittstelle, die über die I2C- oder MIPI I3CSM-Schnittstelle vom Sensorelement zur Applikation kommuniziert. Das ILPS28QSW hat einen geringeren Stromverbrauch und erreicht ein niedrigeres Druck-Rauschen als sein Vorgänger.
Der STM ILPS28QSW ist in einem Keramik-LGA-Gehäuse mit Metallabdeckung untergebracht und garantiert einen Betrieb in einem Temperaturbereich von -40 °C bis +105 °C. Das Gehäuse ist mit Öffnungen versehen, damit der äußere Druck das Sensorelement erreichen kann. Das Gel im IC schützt die elektrischen Komponenten vor Wasser und die Metallkappe ist optional mit der Masse verbunden oder elektrisch erdfrei im PCB-Layout der Applikation. Die Verbindung der Metallkappe wird gemäß der Zielapplikation des Kunden bestimmt.
Merkmale
- Dualer absoluter Skalenendwert-Drucksensor in einem wasserdichten Gehäuse
- Modus 1: 260 hPa bis 1260 hPa
- Modus 2: 260 hPa bis 4060 hPa
- Integrierter Analog-Hub für die Verarbeitung von analogen Eingangsdaten
- Embedded-Qvar zur Erkennung von elektrischen Ladeschwankungen
- 1,7 μA Stromverbrauch bis hinunter zu 1,7 μA
- Absolute Druckgenauigkeit: 0,5 hPa
- Geringes Drucksensor-Rauschen: 0,32 Pa
- Embedded-Temperaturausgleich
- Erweiterter Temperaturbereich von -40 °C bis +105 °C
- 24-Bit-Druckdaten-Ausgabe
- ODR von 1 Hz bis 200 Hz
- I2C- oder MIPI I3CSM-Schnittstelle
- Embedded-FIFO
- Versorgungsspannung: 1,7 V bis 3,6 V
- Einfach abgedichtetes Gehäuse mit O-Ring
- ECOPACK-bleifrei-kompatibel
Applikationen
- Industrieapplikationen
- Gas- und Wasserzähler
- Ausstattung für Wetterstationen
- Höhenmesser und Barometer für Geräte im Außenbereich
- Smart-Filter
- Beatmungsgeräte und CPAP-Ausrüstung
- Personenfallerkennung
Dev Werkzeuge
STMicroelectronics STEVAL-MKI223V1K Drucksensor-Kit
Enthält eine Platine mit einem Ad-hoc-PCB, auf dem der ILPS28QSW-Sensor und eine Wischelektrode montiert sind.
STMicroelectronics STEVAL-MKI109D Evaluierungsboard
Zur Überwachung des Verhaltens von ST MEMS-Sensoren ausgelegt.

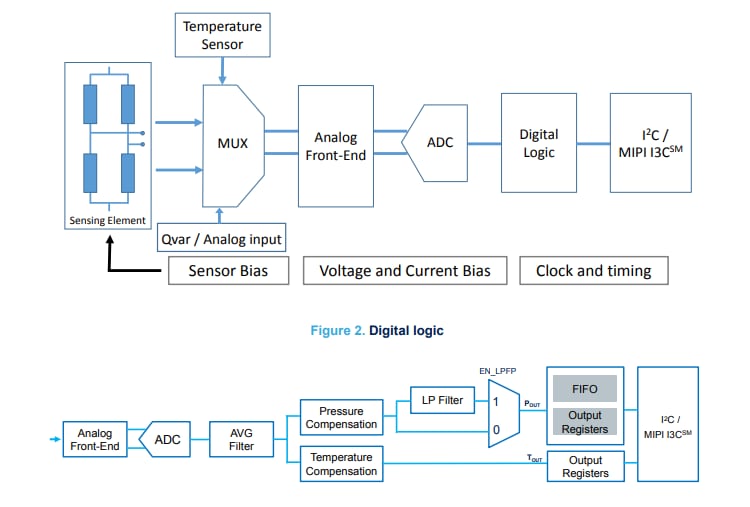

Blockdiagramm der Gerätearchitektur
