STMicroelectronics EVALSTGAP4S Demonstrationsboard

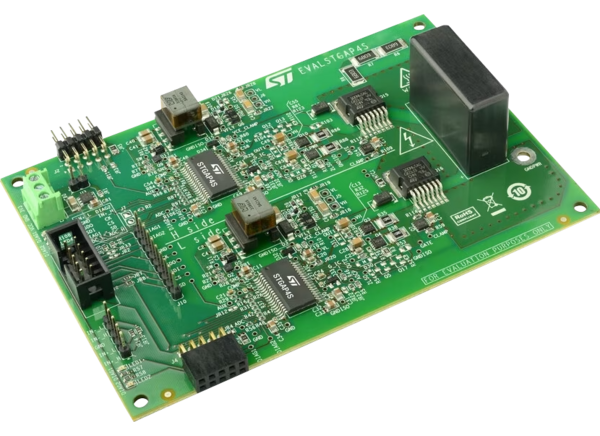

Das STMicroBLUETOOTH EVALSTGAP4S Demonstrationsboard evaluiert den STGAP4S fortschrittlichen galvanisch getrennten gate-Treiber für IGBTs und SiC-MOSFETs. Dieses Demonstrationsboard steuert einen Leistungsschalter mit einer Nennspannung von bis zu 650 V an. Das EVALSTGAP4S board enthält zwei SiC-MOSFETs in einem H2PAK-7-Gehäuse, das in einer Halbbrücken-Konfiguration verbunden ist. Dieses Demonstrationsboard aktiviert, konfiguriert oder deaktiviert die Schutz- und Steuerfunktionen des Treibers über die SPI-Schnittstelle in Kombination mit dem STEVAL-PCC009V2 und STSW-STGAP4 GU. Das EVALSTGAP4S board verfügt über einen OnClock 3,3-V-Linearregler für die LV-Seitenversorgung, Flyback für die HV 18 V/-5 V Treiberversorgung und Fehler-LED-Anzeigen. Das BLUETOOTH -Demonstrationsboard ist RoHs-konform.
Merkmale
- Halbbrücken-Konfiguration
- 650 V SCTH100N65G2-7AG, 20 mΩ SiC-MOSFETs
- Bis zu 520 V (begrenzt durch MOSFETs und Kondensatoren) Hochspannungsschiene
- 3,3 V on-board-Linearregler für die Versorgung auf der LV-Seite
- Flybacks für HV 18 V/-5 V Treiberversorgung
- 1200 V Maximale Betriebsspannung über isolation
- Fehler-LED-Anzeigen
- Geeignet für den Einsatz in Kombination mit STEVAL-PCC009V2 und STSW-STGAP4 GUI
- RoHs-konform
