Sensirion SFM3505 Leistungsstarke Digital-Massenflussmesser

Die leistungsstarken Digital-Massenflussmesser SFM3505 von Sensirion sind kompakte Gasflusssensoren, die extrem rauscharm sind und außergewöhnliche Genauigkeit sowie minimalen Druckabfall in einem kleinen Formfaktor bieten. Aufbauend auf dem Erfolg von SFM3119 und SFM3100 setzt der SFM3505 eine komplett neu gestaltete Architektur ein, um ein erstklassiges Betriebsverhalten mit minimalem Widerstand zu erzielen. Die Baureihe ist in zwei Varianten erhältlich: SFM3505-300 mit Standardgenauigkeit und SFM3505-300-X mit hoher Genauigkeit.

Ausgestattet mit der CMOSens^®Technologie der 5. Generation von Sensirion integriert der SFM3505 das Sensorelement und die fortschrittliche Signalverarbeitung auf einem einzigen Mikrochip. Dieses Design gewährleistet einen schnellen, stabilen und vollständig kalibrierten Digitalausgang über eine standardmäßige I2C-Schnittstelle. Der Sensor ist für den Langzeiteinsatz ausgelegt und erfordert aufgrund der herausragenden Stabilität der CMOSens-Chips weder während der Produktion noch im Feld eine zusätzliche Kalibrierung.

Der SFM3505 ist für Luft und Sauerstoff kalibriert und umfasst eine Temperaturkompensation auf dem Chip, um präzise Messungen unter wechselnden Bedingungen zu ermöglichen. Diese Durchflussmesser sind die ideale Lösung für die inspiratorische Durchflussmessung in Applikationen wie der mechanischen Lüftung, der Anästhesie und in Gasmischsystemen.

Merkmale

Basierend auf der CMOSens-Technologie der 5. Generation
Sensorelement und fortschrittliche Signalverarbeitung auf einem einzigen Mikrochip
Kalibriert für Luft und Sauerstoff
Hohe Genauigkeit
Rauscharm
Geringer Druckabfall
Weniger Abhängigkeit von Eingangsbedingungen

I2C-Schnittstelle
Temperaturkompensation auf dem Chip
Keine zusätzliche Kalibrierung erforderlich
Kompakte Abmessungen
Weiße O-Ringe, hergestellt gemäß ISO3601 Klasse B, 16,1 mm Innendurchmesser, 1,6 mm Drahtdurchmesser
RoHS und REACH konform

Applikationen

Mechanische Lüftung
Anästhesie

Gasmischsysteme
Applikationen mit hoher Genauigkeit und hohem Durchsatz

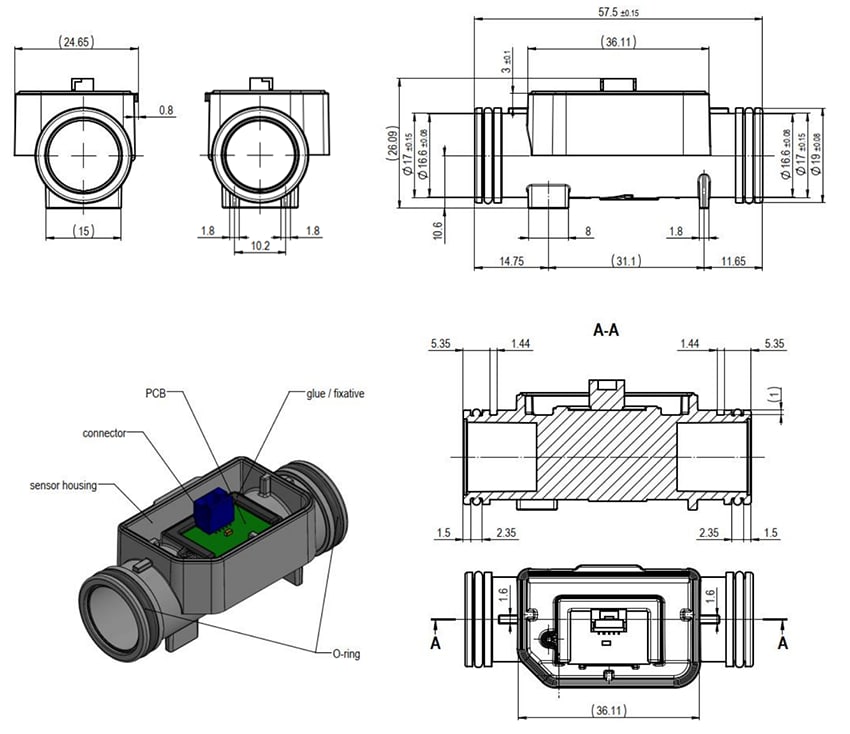

Technische Daten

Luft- und O2-Durchflussbereich von -150 slm bis 300 slm
Sensorausgang
- Luftstrom
- O2-Durchfluss
Höchste Genauigkeit
- ±3 % bezogen auf den Messbereich, ±0,05 slm Versatz für den SFM3505-300
- ±2 % bezogen auf den Messbereich, ±0,05 slm Versatz für den SFM3505-300
Maximale Rauschentwicklung
- 1 % bezogen auf den Messbereich
- 0,01 slm Offset
±(0,03 slm oder 0,5 %) pro 10 °C ab 25 °C Genauigkeitsreduzierung mit der Temperatur zwischen -20 °C bis +85 °C
Typische Druckabhängigkeit
- -1,5 % bei 525 hPA (abs.)
- -0,5 % bei 750 hPA (abs.)
- +0,7 % bei 1400 hPA (abs.)
- +1.0 % bei 1650 hPA (abs.)
Maximaler Druckabfall
- 85 Pa bei 60 slm
- 200 Pa bei 100slm
- 750 Pa bei 200slm
Durchfluss-Anschwingzeit 3 ms
0,00004 slm Auflösung (24-Bit)
Versorgungsspannungbereich
- 3,2 V bis 3,4 V (Betrieb)
- -0,3 V (min.) bis 5,5 V (max. absolut)

2,5 V Einschaltstufe (max.)
1,5 V Abschaltstufe (min.)
Maximaler Versorgungsstrom
- 10 mA Messung
- 0,6 mA Ruhezustand
3 mA SCL- und SDA-Senkenstrombelastbarkeit (min.)
0,05 mA DRDY-Antriebsstärke (max.)
4 kΩ interner DRDY-Widerstand (typisch)
2 ms Einschalt- und Soft-Reset-Zeit (max.)
4 ms für den ersten verfügbaren Durchflussausgang
50 ms Aufwärmzeit (max.)
1000 kHz I2C SCL-Frequenz (max.)
3880 Hz bis 4120 Hz interne Abtastrate der Durchflussmenge
650 hPa Anzeige maximaler Betrieb/erlaubter Überdruck
1250 hPa Anzeige maximaler Berstüberdruck
-20 °C bis +85 °C Betriebstemperaturbereich
Nicht kondensierende Betriebsfeuchtigkeit
2 kV maximale ESD-Bewertung, Human Body Model (HBM) getestet auf IC-Chip-Ebene
Medienkompatibilität
- Kompatible Gase – Luft, N2, O2, andere nicht aggressive Gase (nicht kondensierend)
- Benetzte Materialien – PPE+PS-Mischung, Si, Glas (Si3N4, SiOx), Epoxid, FKM, typischerweise nicht benetzt; Gold, FR4, bleifreies Lötzinn
