ams OSRAM TSL2585 Miniatur-Umgebungslichtsensor
Der ams OSRAM TSL2585 Miniatur-Umgebungslichtsensor integriert mehrere Applikationen in einem Bauteil: Umgebungslichterfassung für die Verwaltung der Display-Helligkeit, Schätzung des UV-Indexes der Umgebung und automatische Belichtungs-/Flimmererkennung zur Unterstützung der Kamera. Das Bauteil enthält Photopic-, IR- und UV-Fotodioden, die mit drei Modulatoren verbunden sind. Im Inneren befindet sich ein Analog-Frontend mit bis zu 4096-facher Verstärkung und drei AD-Wandler mit 20-Bit-Auflösung und einer Abtastrate von 14 kHz. Der TSL2585 arbeitet mit 1,7 V bis 2,0 V und wird über eineI2C-Schnittstellevon 1,8 V mit einem Verbrauch von 700 nA bei 1,8 V verbunden. Der TSL2585 Miniatur-Umgebungslichtsensor wird in einem flachen 6-Pin-OLGA-Gehäuse mit Abmessungen von 2,0 mm x 1,0 mm x 0,35 mm (LxBxH) geliefert.
Der mit einem optimierten Photopic-Filter abgedeckte Photopic-Fotodiodenbereich ermöglicht in Verbindung mit einem dedizierten IR-Kanal eine genaue Messung des Umgebungslichts und die Bestimmung der Bestrahlungsstärke verschiedener Lichtquellen. Die Berechnungsergebnisse helfen bei der automatischen Optimierung der Bildschirmhelligkeit unter anderen Beleuchtungsbedingungen für eine bessere Benutzererfahrung.
Der TSL2585 mit integrierter Funktion zur Erkennung von Umgebungslichtflimmern wird parallel zur Umgebungslichterkennung ausgeführt und verwendet die gleichen Fotodioden. Die Flimmererkennungs-Engine tastet Daten ab und puffert sie, um die Flimmerfrequenzen extern auf einer Host-CPU zu berechnen.
Der mit einem UV-Bandpassfilter abgedeckte UV-Fotodiodenbereich ermöglicht in Kombination mit den Photopic- und IR-Kanälen die Schätzung des UV-Indexes der Umgebung durch die Ausführung eines externen Algorithmus auf einer Host-CPU.
Merkmale
- Unsichtbare ULS-Abtastung unter jedem Glastyp
- Konfigurierbar, hohe Empfindlichkeit
- Programmierbare Gain und Integrationszeit
- 4098x Dynamikbereich nur durch Gain-Einstellung
- Erkennbare Beleuchtungsstärke: 1 mlux
- Maßgeschneiderte ULS-Reaktion
- Photopic-Filter für den sichtbaren Kanal
- Unabhängiger IR-Kanal
- ULS-Unterbrechung mit Schwellenwerten
- Konfigurierbar, hohe Empfindlichkeit
- Integrierte Lichtflimmererkennung auf dem Chip
- Gleichzeitige Flimmer- und ULS-Messung mit vereinfachter Auslesemethode
- Unabhängig konfigurierbare Abtastzeit
- Flimmererkennung von bis zu 7 kHz (Abtastung von 14 kHz)
- FIFO-Bufferunterbrechung
- Zusatzinformationen für die Schätzung des UV-Index der Umgebung
- UVA-Kanal mit unabhängigen und programmierbarer Kanal-Gain
- Photopic-Filter für sichtbaren Kanal
- Unabhängiger IR-Kanal
- Geringer Stromverbrauch und minimalemI2C-Verkehr
- Betrieb: 1,8 VDD
- Konfigurierbarer Schlafmodus
- Unterbrechungsgesteuertes Bauteil
- I2C-Schnittstellevon bis zu 1 MBit/s (Schnellmodus)
- Integrierte Statusprüfung für alle Funktionen mit digitalen und analogen Sättigungsflaggen
- ReduzierteI2C-Busverkehrslast-On-Chip-Datenkompression
Applikationen
- Wearables, Smart-Armbänder und Smartwatches
- Smartphones
- IoT-Geräte
Technische Daten
- 12C-Schnittstelle: 1,8 V
- Versorgungsspannungsbereich: 1,7 V bis 2,0 V
- Programmierbare Optionen
- Gain
- Unterbrechungsfunktion
- Integrationszeit
- 65,000 lux (max.)
- Temperaturbereich: -30 °C bis +85 °C
- 6-Pin-OLGA-Gehäuse
- Integrierter UVA-Kanal
- RoHs-konform
Blockdiagramm
Pin-Bezeichnungen

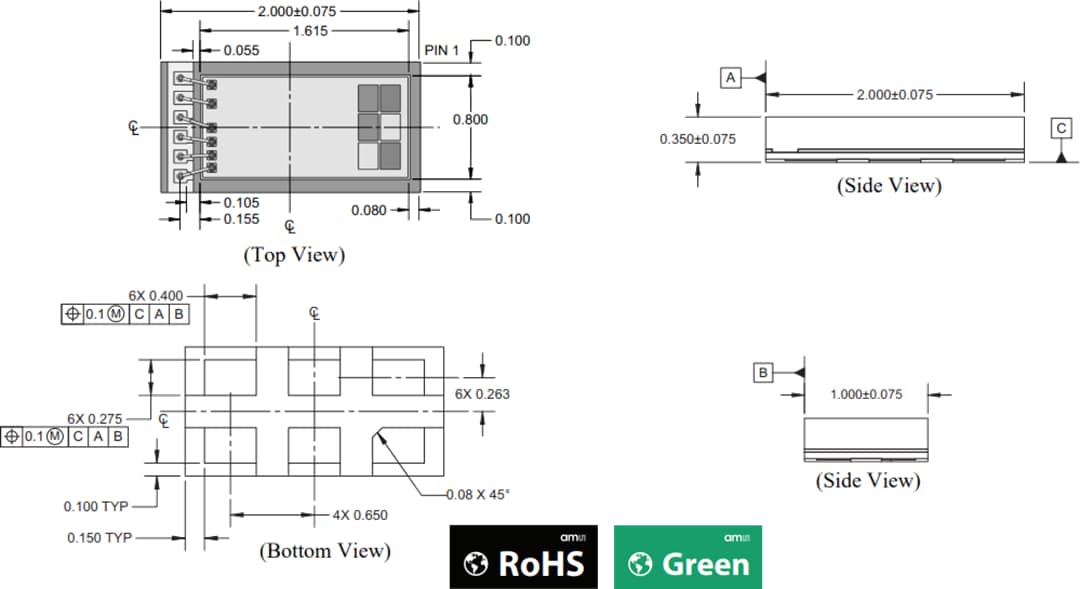

Gehäuseabmessungen
