STMicroelectronics STUSB4531 Eigenständiger SINK USB PD-Controller

Der eigenständige SINK USB PD-Controller STUSB4531 von STMicroelectronics unterstützt USB Type-C® Sink-Bauteile. Basierend auf der standardmäßigen PDO-Bauform der in einem internen nichtflüchtigen Speicher gespeichert ist, implementiert der STUSB4531 proprietäre Algorithmen, um einen Stromliefervertrag mit einer Quelle auszuhandeln, ohne dass Software-Unterstützung (Autorun-Modus) erforderlich ist. Dadurch ist er ein ideales Bauteil für das Laden von Profilen mit hoher Leistung, insbesondere wenn die Batterie leer ist.

Der STMicroelectronics STUSB4531 implementiert außerdem eine einfache Schnittstelle (Hybrid-Modus), um voll funktionsfähige Applikationen mit einer leichten externen Softwareschicht zu unterstützen.

Merkmale

  • Bis zu fünf SINK PDO-Profile (fest, variabel, PPS)
  • Unterstützung für statische oder dynamische PDO-Konfiguration
  • Quellprofil-Meldung
  • Eigenständiger PD-Stapel
  • Hybrid-Software-Modus
  • Aktive VBUS-Spannungsüberwachung
  • Integriertes System und Kabelentladungspfad
  • Integrierter VBUS-Schalter-Gate-Treiber (PMOS)
  • Externe Vconn-Unterstützung
  • Schutz gegen Kurzschluss zu VBUS
  • AMR = 28 V
  • Temperaturbereich von -40 °C bis +105 °C
  • ESD = 1 kV CDM/4kV HBM
  • Zertifizierung
    • USB Type-C® (rev2.4)
    • USB Power Delivery Spezifikationen (Rev 3,2)
    • TID: 13956
    • EU-Konformität: IEC 62680-1-3:2024/IEC 62680-1-2:2024

Applikationen

  • USB Micro-B- und DC-Hohlstecker-Ersatz
  • VBUS-betriebene, batteriebetriebene und extern betriebene Applikationen
  • Set-Top-Boxen, Camcorder, Kameras, Gaming, Displays und TVS
  • Internet der Dinge (IoT), Drohnen, Drucker und 3D-Drucker
  • Computer-Zubehör und Datenverteiler
  • Zubehör und batteriebetriebene Geräte
  • LED-Beleuchtung und Industrie
  • Gesundheits- und tragbare Geräte
  • Alle Typ-C/PD-Ableitvorrichtungen

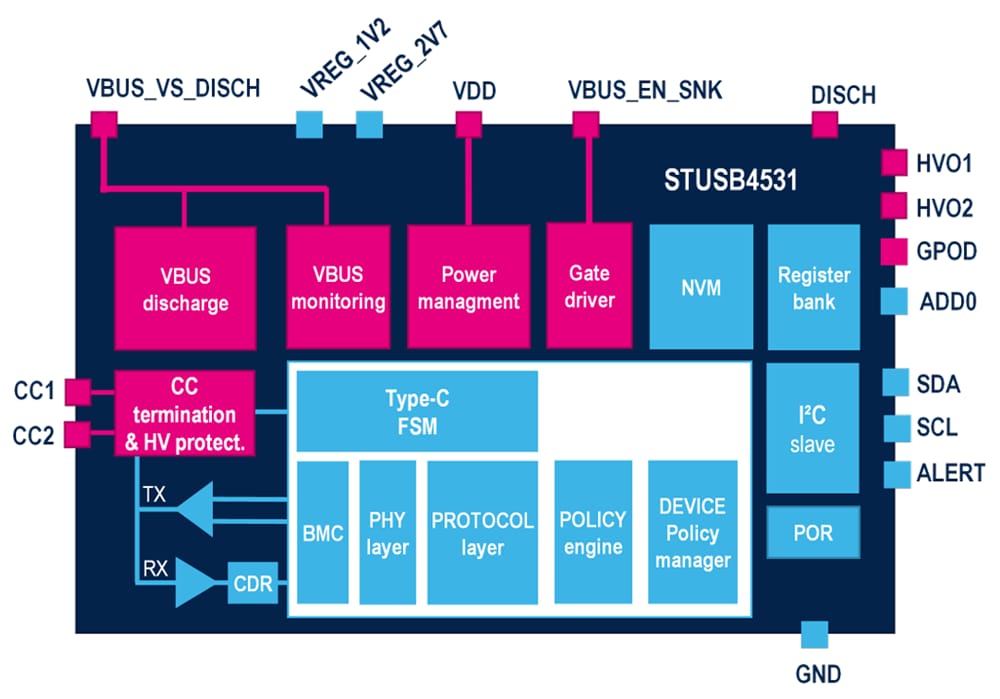

Blockdiagramm

Blockdiagramm - STMicroelectronics STUSB4531 Eigenständiger SINK USB PD-Controller

Development Tools

STMicroelectronics EVAL-SCS006V1 Referenzdesign

Ausgelegt für die schnelle Migration von einem kundenspezifischen Netzstecker oder DC-Stecker zu einem USB Type-C®-Anschluss.

Learn Moreüber STMicroelectronics EVAL-SCS006V1 Referenzdesign View Productsverwandt mit STMicroelectronics EVAL-SCS006V1 Referenzdesign

STMicroelectronics EVAL-SCS007V1 Evaluierungsboard

Basierend auf dem STUSB4531, einer einsatzbereiten USB-PD-Ableitvorrichtung.

Learn Moreüber STMicroelectronics EVAL-SCS007V1 Evaluierungsboard View Productsverwandt mit STMicroelectronics EVAL-SCS007V1 Evaluierungsboard
