Seeed Studio MCP2551 und MCP2515 I2C-CAN-BUS-Modul
Das Seeed Studio MCP2551 und MCP2515 I2C-CAN-BUS-Modul-Board ist ein kleines und flexibles Board, das die I2C-Kommunikation mit einer I2C-Standardadresse von 0x25 und einer maximalen I2C-Geschwindigkeit von 400K nutzt. Das I2C-CAN-BUS-Modul-Board basiert auf dem leistungsstarken CAN-BUS-Controller MCP2515 und CAN-BUS-Transceiver MCP2551 und ermöglicht eine CAN-BUS-Kommunikationsrate bis zu 1 MBit/s.
Der MCP2551 ist ein Hochgeschwindigkeits-CAN-Transceiver, ein fehlertolerantes Bauteil, das einen CAN-Protokoll-Controller und den physischen Bus verbindet. Der MCP2551 bietet eine differentielle Sende- und Empfangsfunktion für den CAN-Protokoll-Controller und ist vollständig mit dem ISO-11898-Standard kompatibel. Der MCP2515 ist ein eigenständiger CAN-Controller der zweiten Generation, der Pin- und Funktionskompatibel mit dem MCP2510 ist. Darüber hinaus enthält er aktualisierte Funktionen, beispielsweise einen schnelleren Durchsatz, eine Datenbyte-Filterung und Unterstützung für zeitgesteuerte Protokolle.
Außerdem enthält das Bauteil einen Atmega168PA Mikrocontroller, der eine Programmierung über ein USB-zu-Seriell-Board, eine Änderung der Firmware oder das direkte Schreiben einer Applikation ermöglicht. Ein Grove-Connect und Grove-Kabel ist im Kit enthalten und ermöglicht eine mühelose Verbindung über das Modul mit einem Arduino.
Merkmale
- Wagen-zu-CAN-BUS-Kommunikation
- CAN-BUS-Baudrate (Standard 500K): bis zu 1 MBit/s
- Arbeitet mit Arduino/Beagle Bone Board/Pi oder einem beliebigen MCU, der mit I2C integriert ist
- TX- und RX-LED-Anzeige für CAN-BUS
- 4-Pin-Grove-Steckverbinder für Plug-and-Play
- Betriebsspannung: 3,3 V/5 V
- Benutzerfreundliche Arduino-Bibliothek
- Kleine Größe: 20 mm x 40 mm
Applikationen
- CAN-BUS-Überwachung
- Auto-Hacking
Lieferumfang Kit
- 1x I2C - CAN-BUS-Modul
- 1x HY2.0 4-Pin-Kabel
- 1x Schraubenzieher
Verwandte Produkte
Microchip Technology MCP2515 Controller-Area-Network-Controller
Eigenständige Controller, die zur Vereinfachung von Applikationen ausgelegt sind, die eine Verbindung mit einem CAN-Bus benötigen.
Microchip Technology 8-Bit-Automotive-Mikrocontroller
PIC® und AVR® Mikrocontroller bieten Lösungen für jede Ausführung von Automotive-Systemen.

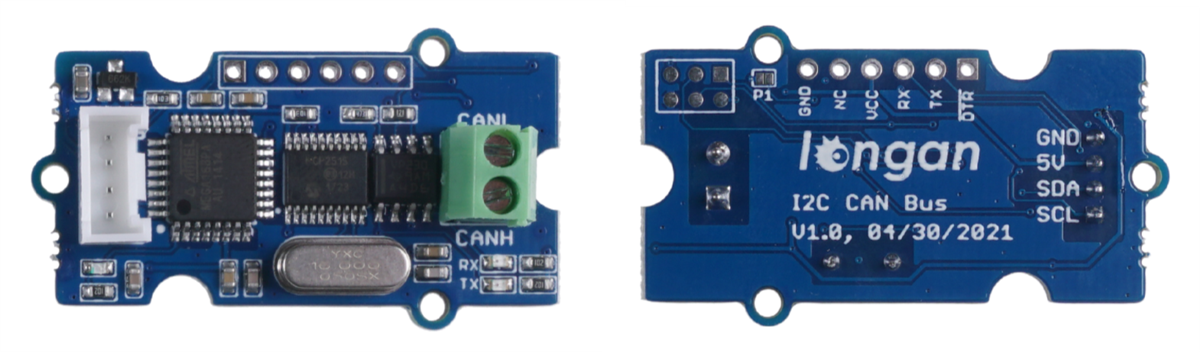

Layout der Vorder- und Rückseite
