Seeed Studio SenseCAP LoRaWAN® Gateway
Das Seeed Studio SenseCAP LoRaWAN® Gateway basiert auf dem LoRaWAN v1.0.2 Protokoll und eignet sich hervorragend für die stromsparende, weitreichende Erfassung und Überwachung von Umgebungsdaten. Das SenseCAP LoRaWAN Gateway kann verwendet werden, um Daten von verschiedenen Sensorknoten zu sammeln und über 4G- oder Ethernet-Kabel an das SenseCAP-Portal zu übertragen. Ausgestattet mit einem Hochleistungsprozessor und einem LoRa-Chip auf Telekommunikationsbetreiberebene, gewährleistet dieses Gateway eine stabile und hohe Leistung in großen Netzwerken. Das Gateway ist in einem robusten, wasserdichten IP66-Gehäuse untergebracht, wodurch es sich für Industrieapplikationen in rauen Außenumgebungen eignet.
Über SenseCAP
SenseCAP ist ein drahtloses, industrielles Sensornetzwerk, das einfach bereitzustellende Hardware- und API-Datendienste integriert und eine stromsparende, weitreichende Erfassung von Umgebungsdaten ermöglicht. SenseCAP LoRaWAN-Produkte umfassen LoRaWAN-Gateways und Sensorknoten. Basierend auf dem LoRaWAN-Protokoll können One-to-Many, Fernnetzwerke und bilaterale Kommunikation umgesetzt werden.
Die SenseCAP-Sensorknoten werden von einer Hochleistungsbatterie betrieben, die bis zu 3 Jahre hält (Daten werden einmal pro Stunde hochgeladen). Darüber hinaus unterstützen diese Bauteile einen Hot-Swap, wodurch die Wartung und Upgrades vereinfacht werden.
Merkmale
- Unterstützt das LoRaWAN-Protokoll der Klasse A
- 4G- und Ethernet-Konnektivität, geeignet für mehrere Szenen
- Cortex A8-Prozessor, Linux-System, stabil und zuverlässig
- Übertragung über sehr große Entfernungen
- 10 km in der Sichtverbindungsszene
- 2 km in der Stadtszene
- Unterstützung für mehrere ISM-Bänder
- Europa (868 MHz)
- USA (915 MHz)
- Bietet eine Vielzahl von Cloud-Diensten und API-Datenschnittstellen
- Industriestandard-Schutz: IP66-Gehäuse, geeignet für Applikationen im Außenbereich
Technische Daten
- CPU: Texas Instruments AM3358 Sitara 1 GHz Arm Cortex-8 Mikroprozessor
- System: Linux Debian
- RAM: DDR3 512 MB
- Speicher: 8 GB eMMC
- Ethernet: 100 MBit/s FE (RJ-45)
- 4G-Band
- LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28
- LTE-TDD: B38/B39/B40/B41
- WCDMA: B1/B2/B4/B5/B6/B8/B19
- GSM: 850/900/1800/1900 MHz
- 4G-Merkmale
- Unterstützt nicht-CA Cat 4 FDD und TDD
- LTE-FDD: Max. 150 MBit/s (DL), max. 50 MBit/s (UL)
- LTE-TDD: Max. 130 Mbps (DL), max. 30 Mbps (UL)
- Unterstützt nicht-CA Cat 4 FDD und TDD
- Regionale Optionen
- LoRa-G-868-E/4G (Europa)
- Kanalplan: 863 MHz bis 870 MHz
- Leistungsausgang: 25 dBm
- Empfindlichkeit: -139 dBm (SF12BW125)
- LoRa-G-915-E/4G (USA)
- Kanalplan: 902 MHz bis 928 MHz
- Leistungsausgang: 25 dBm
- Empfindlichkeit: -139 dBm (SF12BW125)
- LoRa-G-868-E/4G (Europa)
- UMTS-Merkmale
- Unterstützt 3GPP R8 DC-HSDPA, HSPA+, HSDPA, HSUPA und WCDMA
- DC-HSDPA: Max. 42 Mbit/s (DL) HSUPA; max. 5,76 Mbit/s (UL) WCDMA; max, 384 Kbit/s (DL), max. 384 Kbit/s (UL)
- LoRa-Antenne
- EU868: 2,5 dBi Gain/vertikale Polarisierung/omnidirektional/SMA-J-Steckverbinder
- US915: 2,5 dbi Gain/vertikale Polarisierung/omnidirektional/SMA-J-Steckverbinder
- 4G-Antenne: 0 dBi bis 4 dBi Gain/lineare Polarisierung/omnidirektional/ SMA-J-Steckverbinder
- LED-Anzeige für Netzwerkstatus (online/offline)
- Erdung: Ein reserviertes Schraubloch für GND
- Stromverbrauch: 3,6 W
- Stromversorgung: 12 VDC, 2 A
- IP-Schutzart: IP66
- UV-Widerstand: UL746C F1
- Gehäusematerial: PC
- Betriebstemperatur: -40 ℃ bis +70 ℃
- Betriebsfeuchtigkeit: 0 % bis 100 % rF (nicht kondensierend)
- Installationsmethode: Wand- oder Mastmontage
- Bauteilgewicht: 777 g
Applikationen
- Smart-Landwirtschaft
- Smart-Cities
- Smart-Gebäude
- Smart-Industrie
- Umgebungsüberwachung
- Andere drahtlose Sensorapplikationen
Videos
SenseCAP-Sensorknoten
Seeed Studio SenseCAP LoRa Luftdrucksensor
Fügt Luftdruckmessungen zum SenseCAP LoRaWAN®-Sensornetzwerk hinzu.
Seeed Studio SenseCAP LoRa Bodenfeuchte- und Temperatursensor
Fügt dem SenseCap LoRaWAN®-Sensornetzwerk die Bodenfeuchte- und Temperaturmessung hinzu.

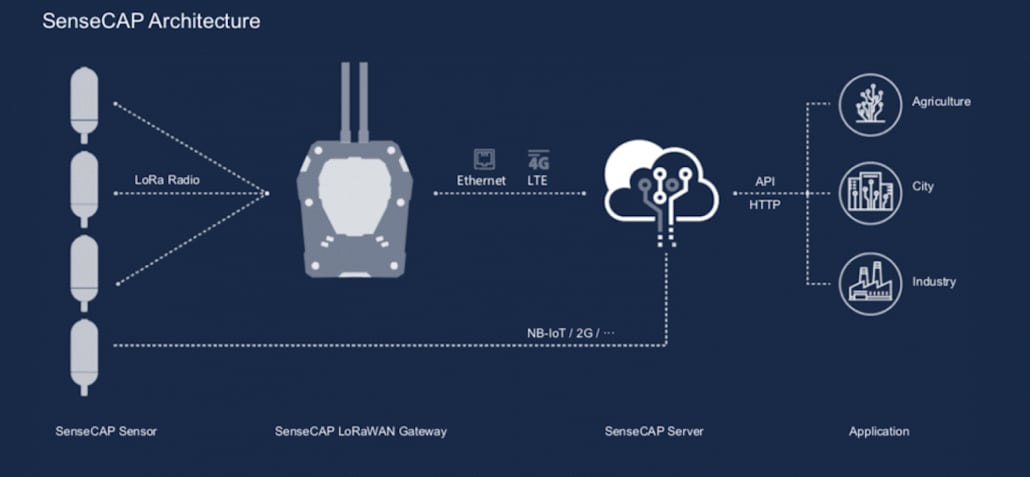

SenseCAP-Architktur
Abmessungen und Layout
