Seeed Studio MXKit Development Kits
Seeed Studio MXKit Development Kits sind für die Entwicklung von Applikationen für das Internet of Things und die Entwicklung von Smart-Hardware-Prototypen ausgelegt.Die Kits sind eine einsatzbereite intelligente Hardwarelösung, welche die Verifizierung der Software und Funktionen des Benutzers ermöglicht. Dies ermöglicht eine schnelle und sichere Verbindung zu Cloud-Service-Plattformen und Handys. Dadurch wird der Entwicklungszyklus und die Markteinführung verkürzt.
Die Development Kits bestehen aus der MXKit-Base, dem MXKit-Core, dem MXKit-Arduino (optional, nicht in diesem SKU enthalten) und dem MXKit-Sensor (optional, nicht in diesem SKU enthalten).
Das MXKit-Base-Board ist ein Universal-Development Board mit einem umfangreichen Satz von Peripherieschnittstellen, die sich mit dem MXKit-Core-Board über die MXPort-Schnittstelle verbinden. Es ist mit allen MXKit-Core-Boards kompatibel.
Das MXKit-Core-Board ist ein IOT-Zugriffs-Core-Board, das ein drahtloses MXCHIP-Kommunikationsmodul enthält. Das Modul ist über die MXPort-Schnittstelle mit dem MXKit-Base-Board verbunden.
Das MXKit-Sensor-Board ist ein Erweiterungsboard, das verschiedene Sensorarten enthält, um eine schnelle Entwicklung von zahlreichen IoT-Applikationen zu ermöglichen. Es verbindet sich mit dem MXKit-Base-Board über eine Standard-Arduino-Schnittstelle.
Das MXKit-Arduino-Board übernimmt die Standard-Arduino-Schnittstelle, die mit allen MCU-Development Boards kompatibel ist, die über eine Arduino-Schnittstelle verfügen und bietet mit dem MXKit-Core-Board eine IOT-Zugriffsfunktion für Benutzerprodukte. Es ist mit dem MXKit-Core-Board über die MXPort-Schnittstelle verbunden.
Merkmale
- MXKit-Base Einführung
- Das MXKit-Base-Board ist mit allen MXKit-Core-Boards kompatibel und enthält eine umfangreiche Peripherieschnittstelle. Die Hauptressourcen sind die Folgenden:
- Die MXPort-Schnittstelle verbindet das MXKit-Core-Board über einen Board-to-Board-Steckverbinder.
- Standard-Arduino-Schnittstelle
- JTAG-/SWD-Schnittstelle
- Bietet ein optionales Netzteil mit zwei USB-Anschlüssen:
- Spannungswandlungsschaltung von 5 V bis 3,3 V mit einem 3,3-V-Ausgang für den Modulbetrieb.
- Zweistellige Wählscheibe: BOOT und STATUS
- Zwei Tasten: RESET und ELINK
- Bietet eine automatische Steuerungsschaltung, die DTR_SCI und RTS_SCI des CP2015 über den Host-Computer steuern kann, um den Reset des automatischen Steuerungssystems zu ermöglichen und in die Bootloader-Modusfunktion überzugehen.

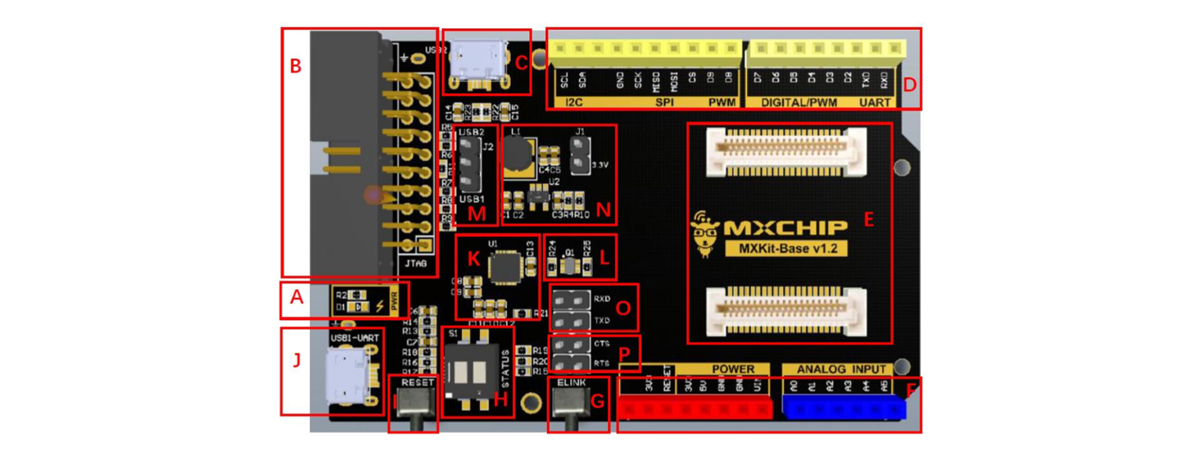

Übersicht
• A: Leistungsanzeige
• B: Standard-JTAG-／SWD-Schnittstelle
• C: MicroUSB-Schnittstelle für die Systemleistung und die USB-Datenübertragung
• D, F: Arduino-Schnittstelle
• E: MXPort-Schnittstelle
• G: Easylink-Taste
• H: Zweistellige Nummernscheiben (BOOT und STATUS)
• I: RESET
• J: MicroUSB-Schnittstelle für Systemleistung und USB-zu-Dual-UART-Funktionsumfang
• K: USB-zu-Dual-UART
• L: Automatische Steuerungsschaltung
• M: Leistungsauswahl
• N: 5 V bis 3,3 V Leistungsumwandlungsschaltung
• O: USER_UART_TXD- und USER_UART_RXD-Steckbrücken-Anschlüsse für drahtlose Module
* Der Standard ist Kurzschluss. Derzeit sind der serielle Benutzeranschluss und die seriellen Debug-Protokollinformationen des Moduls Ausgang von J.;
* Wenn nicht kurzgeschlossen, werden die Protokollinformationen des seriellen Benutzeranschlusses des Moduls vom UART-Anschluss in D ausgegeben
• P: USER_UART_CTS- und USER_UART_RTS-Steckbrücken-Anschlüsse für drahtlose Module
* Der Standard ist kurzgeschlossen und öffnet den seriellen Benutzeranschluss der Hardware-Durchflusssteuerungsfunktion des Moduls;
* Wenn nicht kurzgeschlossen, wird der serielle Benutzeranschluss der Durchflusssteuerungsfunktion des Moduls geschlossen.
