Samtec HF-Präzisionssteckverbinder und -Kabelsätze

• Performance to 110GHz (W-band)
• Robust mechanical design and threaded coupling
• 50Ω impedance
• Ideal for high-performance test applications
• 0.047" low-loss flexible microwave cable assemblies (RF047-A series)
• Edge launch and solderless compression with narrow body for improved density (100-EL series)
• Cable connectors (PRF10 series)
• Between-series adaptors (1mm to 1.85mm: PRFBA series)
• RF torque wrenches available for easy installation/removal (CAT-RF-TRQ-03 series)

        • 1.35mm anzeigen
• Bis zu 90 GHz
• Kompressionsmontage, Streifenleitung oder Mikrostreifen
• Lötfreie vertikale Einführung, vor Ort austauschbar
• Erhältlich mit 2-Loch-Flansch

        •  1.85mm anzeigen
• Bis zu 65 GHz
•  Dielektrisches Design für niedrige VSWR und Einfügungsdämpfung
•  Verlustarme Millimeterwellen-Kabelsätze, erhältlich auf 0,047 Zoll oder 0,086 Zoll Kabel
•  Kabelsteckverbinder und Verbindungen zur Kompressionsmontage auf Boardebene
•  Steckbar mit 2,40 mm

        •  2,40mm anzeigen
•  Bis zu 50 GHz
•  Dielektrikum-Design für niedrigen VSWR und Einfügungsdämpfung
•  Robuste Schnittstelle für konsistente, zuverlässige Leistung
•  Verlustarme Millimeterwellen-Kabelsätze, verfügbar auf 0,047 Zoll, 0,085 0,086 Zoll und Samtec-optimiertem Kabel
•  Kabelsteckverbinder und Kompressionsmontage auf Platinenebene
•  Steckbar mit 1,85 mm

        •  2,92mm anzeigen
•  Bis zu 40GHz
•  Dielektrisches Design für niedrigen VSWR und Einfügungsdämpfung
•  Robuste Schnittstelle für konsistente, zuverlässige Leistung
•  Steckbar mit 3,50 mm und SMA

        •  3,50mm anzeigen
•  Bis zu 34 GHz
•  Dielektrisches Design für niedrigen VSWR und Einfügungsdämpfung
•  Robuste Schnittstelle für konsistente, zuverlässige Leistung
•  Steckbar mit 2,92 mm und SMA
•  Kabelsteckverbinder und Hochleistungs-Kabelsätze verfügbar

• Performance to 26.5GHz
• Robust mechanical design and threaded coupling
• 50Ω impedance
• Intermateable with 2.92mm and 3.50mm
• Nitrowave™ phase and amplitude stable high-performance microwave cable assemblies (LL043 series)
• 0.047", 0.086", 0.178", and 0.277" low-loss flexible microwave cable assemblies (RF047-A, RF086, RF180, and RF280 series)
• Through-hole, mixed-technology, surface mount, or edge mount soldered board connectors (SMA series)
• Cable connectors (PRF01 series)
• RF Torque Wrenches available for easy installation/removal (Stainless steel SMA: CAT-RF-TRQ-01 series, Brass SMA: CAT-RF-TRQ-02 series)

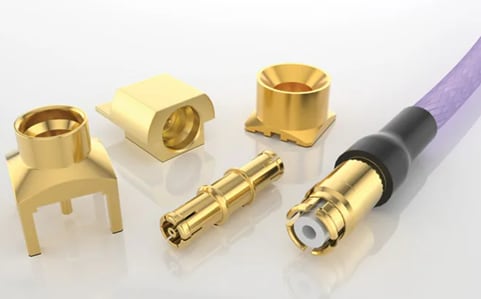

        •  SMPM anzeigen
•  Bis zu 65 GHz
•  Miniatur-Footprint, 30 % kleiner als SMP
•  Push-on-Design für schnelles, einfaches Stecken
•  Vollständige Rastung oder glatte Bohrung für unterschiedliche Haltekräfte
•  Bullet-Adapter für Board-to-Board-Blindsteck-Applikationen
•  Verlustarme Millimeterwellen-Kabelsätze verfügbar

• Performance to 40GHz
• Push-on coupling for quick, easy mating and blind mate
• Compensates for misalignment in X and Y directions
• 50Ω impedance
• Board-to-board or cable-to-board mated sets
• Full detent, limited detent, smooth bore, or catcher’s mitt
• 0.047" and 0.086" low-loss flexible microwave cable assemblies (RF047-A, RF086, and RF23C series)
• Surface mount stub launch, mixed-technology with stub launch, edge mount, or through-hole (SMP series)
• In-series bullet adaptors (SMP-B series)
• Cable connectors (PRF00 series)

• Performance to 18GHz
• Larger diameter, 0.178"and 0.277" cable assemblies for even lower loss over longer distances (RF180 and RF280)
• Cable connectors (N Type: PRF06 series, TNCA: PRF04 series)
• RF torque wrenches available for easy installation/removal (N Type: CAT-RF-TRQ-05, TNCA: CAT-RF-TRQ-04 series)

• Performance: V-band (50GHz to 75GHz)
• Flexible cabled design with threaded coupling (WF15 series)
• Dynamically stable
• Near-zero loss performance
• Ultra-small form factor
• Adaptor: UG-385 to threaded waveguide jack (WGBA series)
