Renesas Electronics RX23T 32-Bit-Mikrocontroller
Renesas Electronics RX23T 32-Bit-Mikrocontroller sind für die Steuerung eines einzelnen Wechselrichters ausgelegt und werden in einem großen Spannungsbereich von 2,7 V bis 5,5 V betrieben. Die RX23T Mikrocontroller enthalten eine FPU (Fließkomma-Verarbeitungseinheit), die eine einfache Programmierbarkeit von komplexen Wechselrichter-Steueralgorithmen ermöglicht. Die einfache Programmierbarkeit reduziert die Zeit, die für die Softwareentwicklung und -wartung erforderlich ist, erheblich.
Darüber hinaus ermöglicht der RX200-Core den Stromverbrauch im Software-Standby-Modus (mit RAM-Erhaltung) auf einen winzigen 0,45 μA. Unter Verwendung des großen Spannungsbereichs von 2,7 V bis 5,5 V, der für die Wechselrichtersteuerung nützlich ist, sind die RX23T MCUs mit der RX62T-Gruppe auf der Pin-Anordnungs- und Software-Ebene hoch kompatibel.
Die RX23T 32-Bit-MCUs von Renesas Electronics sind in LFQFP-48-, LQFP-52-, LFQFP-64-Gehäusen verfügbar.
Merkmale
- 32-Bit-RX-CPU-Core
- Max. Betriebsfrequenz: 40 MHz
- Bis zu 65,6 DMIPS bei einem Betrieb von 40 MHz fähig
- Erweiterter DSP: 32-Bit-Multiplizier-Akkumulations- und 16-Bit-Multiplizier-Subtraktions-Befehle werden unterstützt
- Integrierte FPU: 32-Bit-Einzelpräzisions-Fließkomma (konform mit IEEE754)
- Teiler (die schnellste Befehlsausführung dauert zwei CPU-Taktzyklen)
- Schnelle Unterbrechung
- CISC-Harvard-Architektur mit 5-stufiger Pipeline
- Variable Längenanweisungen, extrem kompakter Code
- On-Chip-Debugging-Schaltung
- Unterstützung für Speicherschutzeinheit (Memory Protection Unit, MPU)
- Stromsparendes Design und Architektur
- Betrieb von einer einzelnen 2,7-V- bis 5,5-V-Versorgung
- Drei Modi für geringen Stromverbrauch
- On-Chip-Flash-Speicher für Code, keine Wartezustände
- Kapazitäten von 128-/64-Kbyte
- On-Board- oder Off-Board-Benutzerprogrammierung
- On-Chip-SRAM, kein Wartezustand
- 12 KByte SRAM
- DMA
- DTC: vier Übertragungsmodi
- Reset- und Versorgungsmanagement
- Sieben Arten von Reset, einschließlich Power-on-Reset (POR)
- Niederspannungserkennung (LVD) mit Spannungseinstellungen
- Taktfunktionen
- Hauptfrequenz-Taktoszillator: 1 bis 20 MHz
- Externe Eingangstaktfrequenz: bis zu 20 MHz
- PLL-Schaltungseingang: 4 MHz bis 12,5 MHz
- on-chip-oszillator mit niedriger geschwindigkeit, on-chip-oszillator mit hoher geschwindigkeit, dedizierter on-chip-oszillator für den IWDT
- Taktfrequenz für Präzisions-Messschaltung (CAC)
- Unabhängiger Watchdog-Timer
- 15-kHz-On-Chip-Oszillator erzeugt ein dediziertes Taktsignal zur Ansteuerung des IWDT-Betriebs
- Nützliche Funktionen für IEC60730-Konformität
- Selbstdiagnose- und Unterbrechungserkennungs-Unterstützungsfunktionen für den Analog-Digital-Wandler, Messschaltung für Taktfrequenz-Genauigkeit, unabhängiger Watchdog-Timer, RAM-Testunterstützungsfunktionen mit der DOC usw.
- MPC
- Mehrere Positionen sind für I/O-Pins von Peripheriefunktionen wählbar
- Bis zu 4 Kommunikationskanäle
- SCI mit vielen nützlichen Funktionen (2 Kanäle) asynchroner Modus, taktsynchroner Modus, Smartcard-Schnittstellenmodus, vereinfachter SPI, vereinfachter I2C und erweiterter serieller Modus
- I2C-bus-Schnittstellenübertragung bei bis zu 400 kbps (ein Kanal)
- RSPI-fähig zu Hochgeschwindigkeitsverbindungen (ein Kanal)
- Bis zu 12 Timer mit erweiterter Funktion
- 16-Bit-MTU3: Betrieb von 40 MHz, Eingangserfassung, Ausgangsvergleich, dreiphasiger komplementärer PWM-Ausgang, CPU-effizienter komplementärer PWM, Phasenzählungsmodus (sechs Kanäle)
- 8-Bit-TMRs (4 Kanäle)
- 16-Bit-Compare-Match-Timer (4 Kanäle)
- 12-Bit-Analog-Digital-Wandler: 10 Kanäle
- On-Chip-Abtast-Halte-Schaltung: 12-Bit × bis zu 3 Kanäle
- Abtastzeit für jeden Kanal einstellbar
- Selbstdiagnosefunktion und Assistenzfunktion für analoge Eingangsunterbrechungserkennung (mit IEC60730 konform)
- ADC – drei Abtast-Halte-Schaltungen, Doppel-Datenregister, Komparator (3 Kanäle)
- Register-Schreibschutzfunktion kann Werte in wichtigen Registern vor Überschreiben schützen
- Bis zu 50 Pins für Universal-I/O-Anschlüsse
- 5 V-tolerant, Open-Drain, Eingangs-pull-up
- Betriebstemperaturbereich
- -40 to +85 °C
- -40 °C bis +105 °C
Applikationen
- Industrie
- Büroautomatisierung
- Haushaltsgeräte
Videos
Verwandte Produkte
Renesas Electronics RX200 32-Bit-Mikrocontroller
32-Bit-MCUs, die für einen Ausgleich zwischen niedrigem Energieverbrauch und hoher Leistungsfähigkeit ausgelegt sind.
Renesas Electronics RX 32-Bit-Mikrocontroller
Verfügen über einen leistungsstarken RXv1/RXv2-CPU-Core mit guter Betriebsleistung und Energieeffizienz.
Development Tools
Renesas Electronics RSK-RX23T Starter Kit
Der Kit enthält ein LCD-Modul, einen On-Chip-Debugging-Emulator und eine IDE.

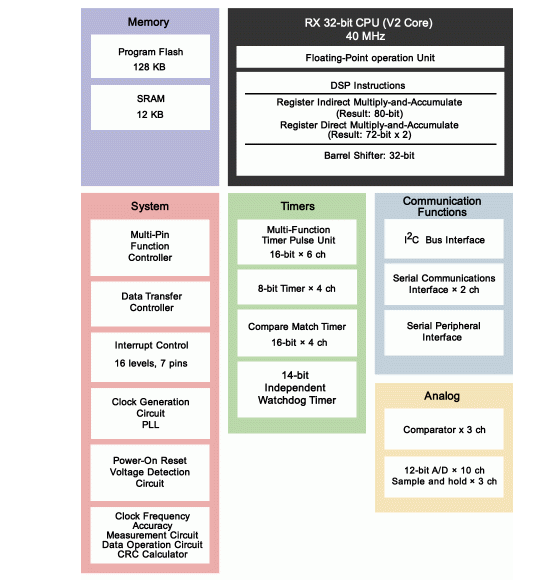

Blockdiagramm
