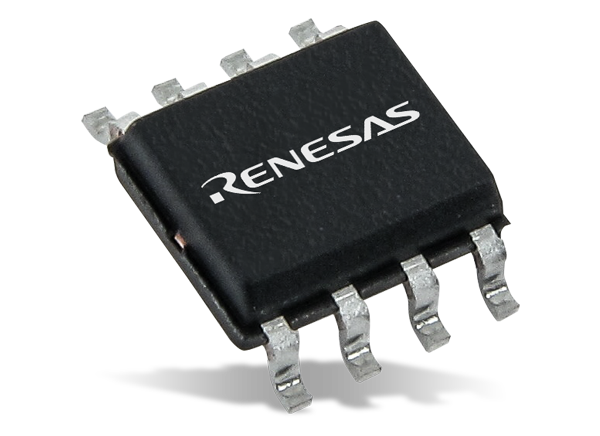

Renesas Electronics ISL3300x I2C-Bus-Buffer

Der ISL3300x I²C-Bus-Buffer mit Anstiegszeit-Beschleunigern von Renesas Electronics bietet die erforderliche Pufferung, um die Buskapazität über den in der I²C-Spezifikation spezifizierten Maximalwert von 400 pF hinaus zu erweitern. Die ISL3300x Buffer verfügen über eine Anstiegszeit-Beschleunigerschaltung zur Reduzierung des Stromverbrauchs von passiven Bus-Pull-up-Widerständen und zur Verbesserung der Datenratenleistung. Darüber hinaus enthalten die Bauteile eine Hot-Swap-Schaltung, um eine Beschädigung der Daten- und Taktleitungen zu verhindern, wenn I²C-Bauteile in eine unter Spannung stehende Backplane gesteckt werden. Die ISL33002 und ISL33003 fügen eine Pegelumsetzung für gemischte Versorgungsspannungs-Applikationen hinzu. Die ISL3300x I²C-Bus-Buffer werden bei Versorgungsspannungen von +2,3 V bis +5,5 V bei einem Temperaturbereich von -40 °C bis +85 °C betrieben.
