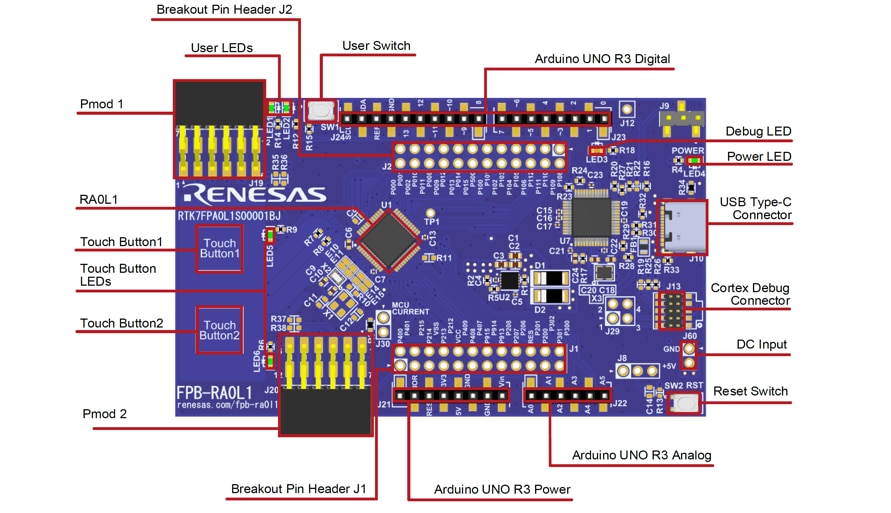

Renesas Electronics FPB-RA0L1 Evaluierungsboard

Das Renesas Electronics FPB-RA0L1 Evaluierungsboard bietet einen Ausgangspunkt für die Evaluierung, das Prototyping und die Entwicklung mit dem RA0L1 MCU. Die RA0L1 32-MHz-Mikrocontroller bieten einen kapazitiven Touch-Funktionsumfang und einen ARM® Cortex®-M23- Core mit geringem Stromverbrauch und einePeripherie, die für eine Reduzierung der BOM und ein einfaches Design optimiert ist.

Das FPB-RA0L1 Board integriert eine Emulator-Schaltung, die ohne Hardware-Tools verwendet werden kann. Darüber hinaus ist das Board mit einem USB Type-C® -Kabel ausgestattet, das sofort verwendet werden kann.

Die Renesas FPB-RA0L1 Evaluierungsboard verfügt über Durchgangslöcher für Stiftleisten, die den Zugriff auf alle MCU-Signalpins und so ein einfaches Prototyping mit einem Breadboard ermöglichen. Mit einer Drucktaste, zwei kapazitiven Touch-Tasten und zwei LEDs kann ein einfaches Programm schnell ausgeführt werden.

Applikationen

  • Unterhaltungselektronik
    • Induktionskochfeld
    • Smart Pen
  • IoT-Applikation
    • Füllstandsüberwachung mit kapazitiver Berührungserfassung
    • Universal-Luftqualitätssensorlösung
  • Gebäude- und Heimautomatisierung
    • Berührungslose Tastenlösung
    • Küchen-Dunstabzugshaube mit 2D-Touch-Sensor
  • Industriell – Nicht isolierter kapazitiver AC/DC-Touch-Wandschalter

Technische Daten

  • Unterstützt den R7FAOL1074CFL MCU in einem 48-Pin-LFQFP-Gehäuse
  • 64 KB ROM, 16 KB SRAM, 1 KB Daten-Flash-Speicher
  • VBUS von 5 V, VCC 3,3 V und MCU-Bereich von 1,6 V bis 5,5 V Stromversorgung
  • LEDs
    • Strom – 1 x grün
    • Nutzer – 2 x grün
    • OB ACT – 1 x gelb
    • 2 x grüne Touch-Tasten-LED
  • Druckschalter – 1 x Reset-Schalter und 1 x Nutzerschalter
  • 2 x kapazitive Touch-Taste
  • Board-Größe von 56,0 mm x 93,0 mm, Dicke von 11,65 mm
  • USB 2.0 Steckverbinder – USB Type-C
  • Pmod™-Steckverbinder, Winkeltyp 2 x 12-Pins
  • Arduino® UNO R3: 1 x 6-Pin, 2 x 8-Pin, 1 x 10-Pin
  • Breakout-Stiftleisten (2 x 12-polig)
  • DEBUGGER J-Link OB, 10-poliger Cortex- Debug-Steckverbinder

Dazugehörige MCUs

Renesas Electronics RA0L1 32 MHz ARM® Cortex®-M23-32-MHz-Mikrocontroller

Erweitert die RA0-Serie von MCUs um kapazitive Touch-Funktionalität.

Learn Moreüber Renesas Electronics RA0L1 32 MHz ARM® Cortex®-M23-32-MHz-Mikrocontroller View Productsverwandt mit Renesas Electronics RA0L1 32 MHz ARM® Cortex®-M23-32-MHz-Mikrocontroller

Entwickler Werkzeuge

Renesas Electronics RSSK-RA0L1 Evaluierungssystem

Ein Kit, das die erforderlichen Bauelemente für die Entwicklung von kapazitiven Touch-Apps mit den RA0L1 MCUs liefert.

Learn Moreüber Renesas Electronics RSSK-RA0L1 Evaluierungssystem View Productsverwandt mit Renesas Electronics RSSK-RA0L1 Evaluierungssystem
