Renesas Electronics ZSSC3230 Kapazitive Sensorsignalaufbereiter-ICs

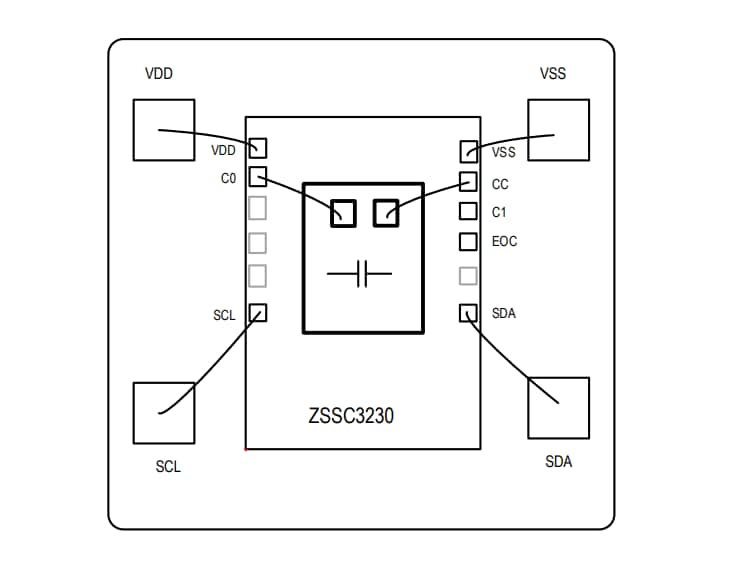

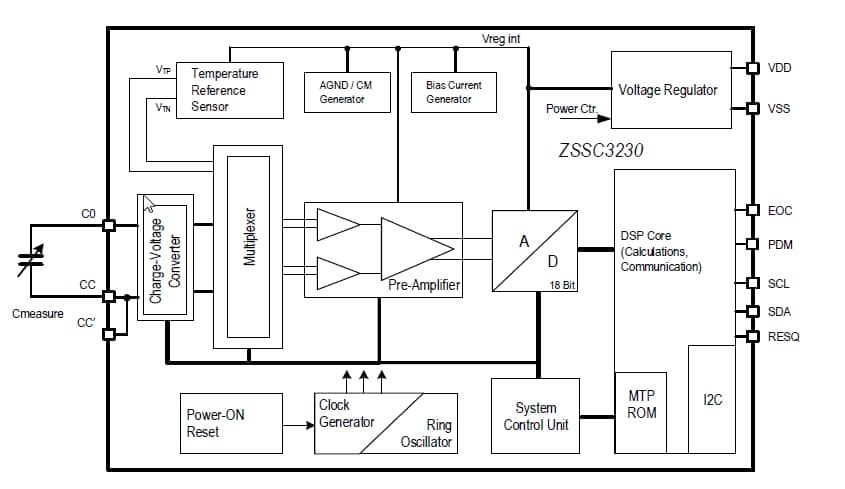

Renesas/IDT ZSSC3230 Kapazitive Sensorsignalkonditionierungs-ICs sind ein integrierter CMOS-Schaltkreis für die genaue Umwandlung von Kapazität in Digital und die sensorspezifische Korrektur kapazitiver Sensorsignale. Die digitale Kompensation von Sensorversatz, Empfindlichkeit und Temperaturdrift erfolgt über einen internen digitalen Signalprozessor, der einen Korrekturalgorithmus mit Kalibrierungskoeffizienten ausführt, die in einem nichtflüchtigen, mehrfach zeitprogrammierbaren Speicher (NVM) gespeichert sind.

Die ZSSC3230 kapazitiven Sensorsignalkonditionierungs-ICs von Renesas/IDT bieten eine einfache Programmierung über die serielle Schnittstelle. Die Schnittstelle wird für das PC-gesteuerte Kalibrierungsverfahren verwendet, das den Satz von Kalibrierungskoeffizienten im Speicher programmiert. Der ZSSC3230 ist für kapazitive Sensoren mit Kapazitäten von bis zu 30 pF konfigurierbar und bietet eine Ausgangsauflösung, die bis zu 18-Bit skalierbar ist. Das Bauteil ist mit einendigen kapazitiven Sensoren kompatibel. Sensorwerte, die gemessen und korrigiert werden, können als I²C (≤3,4 MHz) ausgegeben werden.

Der ZSSC3230 bietet eine beschleunigte Signalverarbeitung, eine erhöhte Auflösung und eine verbesserte Rauschimmunität. Diese Funktionen unterstützen Hochgeschwindigkeitssteuerungs-Sicherheit und Echtzeit-Sensorapplikationen mit den höchsten Anforderungen an die Energieeffizienz.

Merkmale

Geringe Stromaufnahme: 1,3 µA bei 1 Abtastung pro Sekunde
Maximale Zieleingangskapazität: 30 pF
Programmierbare Kapazitätsspanne und Offset
Hohe Abtastrate mit 2 ms bei 14-Bit-Auflösung
ADC-Auflösung: einstellbar in Geschwindigkeit und Auflösung, 18-Bit maximal
Interner automatisch kompensierter Temperatursensor; unempfindlich gegenüber Überlastung
Überabtastungsmodi mit internem Mittelwert
Kleine Chip-Größe

Programmierbare Messsequenz, Einzelbild- und automatische Zyklen der Messungen mit Interruptausgabe am Ende der Sequenz
Interrupt-Funktionen
Integrierter NVM für die Konfiguration und freier Platz für die Nutzung durch den Kunden
Externer Reset-Pin (niedrig aktiv)
Keine externen Trimmkomponenten erforderlich
Hochintegriertes CMOS-Design
