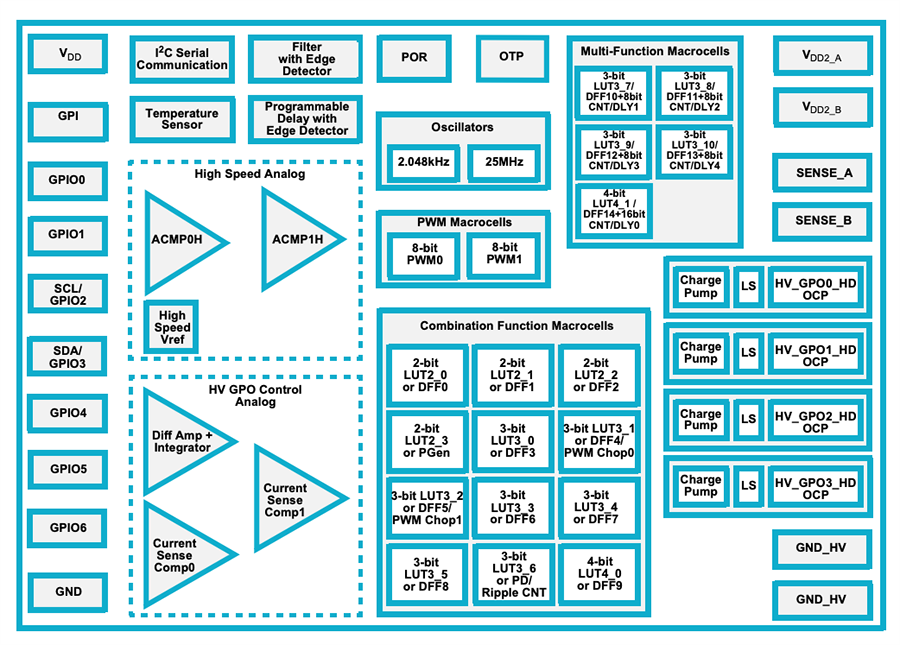

Renesas / Dialog SLG47105 GreenPAK™-HV-Mischsignalmatrix

Die Renesas / Dialog SLG47105 HV (Hochspannung) GreenPAK™ Mischsignal-Matrix bietet die Vorteile sowohl einer konfigurierbaren Logikschaltung als auch einem konfigurierbaren Analog mit Hochspannungsausgängen, die alle in einem QFN-Gehäuse von 2 mm x 3 mm eingekapselt sind. Der SLG47105 bietet eine kostengünstigere, einmalige NVM-programmierbare Option für Designer, die sowohl digitale als auch analoge Systemfunktionen integrieren möchten, während gleichzeitig die Anzahl der Komponenten, der Boardplatz und der Stromverbrauch für Verbraucher- und Industrie-Motorantriebsapplikationen reduziert werden. Das Bauteil kann zwei Bürsten-DC-Motoren, einen einzelnen Schrittmotor, einen Magneten oder eine andere Last ansteuern, die einen RMS-Strom pro Ausgang von bis zu 1,5 A und eine Betriebsspannung von bis zu 13,2 V benötigt.

Darüber hinaus enthält die SLG47105 konfigurierbare digitale und analoge Ressourcen, die es dem Benutzer ermöglichen, ein benutzerdefiniertes Schutz- und Motorsteuerungs-Schaltschema mit Strom- oder Spannungsregelung, Blockiererkennung oder Soft-Motorstart zu erstellen, um eine höhere Systemzuverlässigkeit und eine effizientere Batterienutzung zu ermöglichen. The SLG47105 includes low power consumption functions including internal voltage references, power-on reset, an oscillator, and more advanced digital resources like pulse-width modulators.

Merkmale

Vier Hochspannungs-Stromantriebs-GPOs mit niedrigem R_DS(ON)
Zwei 8-Bit-PWM-Makrozellen mit integrierter 16-Byte-Registerdatei
Zwei Oszillatoren
- 2,048-kHz-Oszillator
- 25-MHz-Oszillator
Zwei Hochgeschwindigkeits-Universal-Rail-to-Rail-Analogkomparatoren mit integrierter Spannungsreferenz
Differentialverstärker mit Integrator und analogem Komparator
Zwei Strommesskomparatoren mit integrierter Spannungsreferenz
Zwölf Kombinationsfunktions-Makrozellen
- Drei wählbare DFF/Verriegelungen oder 2-Bit-LUTs
- Ein wählbarer programmierbarer Mustergenerator oder 2-Bit-LUT
- Sechs wählbare DFF/Verriegelungsen oder 3-Bit-LUTs
- Eine wählbare Leitungsverzögerung oder ein wählbarer Asynchronzähler oder eine 3-Bit-LUT
- Eine wählbare DFF/Verriegelung oder 4-Bit-LUT
Serielle I²C-Kommunikations-Makrozelle
Temperatursensor
Filter mit einem Flankendetektor

Programmierbare Verzögerung mit einem Flankendetektor
Power-On-Reset (POR)
Bis zu 13,2 V Hochspannung und bis zu 2 A Hochstromantriebs-GPOs
Vollständige H-Brücken- und unabhängige Halbbrücken-Steuerung
Flexible 8-Bit-PWM-Makrozellen
Konstantstromregelung
Konstantspannungsregelung
Zwei Stromversorgungseingänge mit großem Bereich
- 2,5 V (±8 %) bis 5,0 V (±10 %) VDD
- VDD²
Integrierte Schutzfunktionen
- Unterspannungssperre
- Überstromschutz
- Übertemperaturschutz
I²C-Steuerung
Betriebstemperaturbereich von -40 °C bis + +85 °C
Einmal programmierbarer nichtflüchtiger Speicher
Geringe Stromaufnahme (nA-Pegel)
STQFN20-Gehäuse von 2 mm x 3 mm x 0,55 mm, Rastermaß von 0,4 mm
Halogenfrei, RoHS-konform
