Qorvo TQP9107 600 MHz bis 960 MHz 2-stufiger Leistungsverstärker
Der Qorvo TQP9107 600 MHz bis 960 MHz 2-stufige Leistungsverstärker ist ein Wirkungsgrad-Verstärker, der für den Betrieb im Frequenzbereich 600 MHz bis 960 MHz ausgelegt ist und sich gut für drahtlose Infrastruktur, DAS, Repeater, Booster und Small-Cell-Applikationen eignet. Der Qorvo TQP9107 liefert einen hohen Gain von 35,5 dB und bietet eine starke Linearität mit einem Ausgangs-IP3 von +46 dBm bei einer Ausgangsleistung von +24 dBm pro Ton. Der auf Wirkungsgrad ausgelegte Verstärker erreicht einen Wirkungsgrad 31 % bei einer Ausgangsleistungvon +27 dBm und hält gleichzeitig einen niedrigen Ruhestrom von 84 mA aufrecht.
Der TQP9107 integriert zwei Verstärkerstufen sowie die Zwischenstufenanpassung in ein kompaktes, kostengünstiges 13-poliges 3,5 mm × 4,5 mm SMD-Gehäuse, wodurch der Bedarf an externen Bauteilen minimiert und ein kompaktes Systemdesign ermöglicht wird. Der Leistungsverstärker ist intern angepasst, die Vorspannung ist zur Optimierung des Stromverbrauchs einstellbar und er ist so ausgelegt, dass die Intermodulationsverzerrungsprodukte (IMD) ungerader Ordnung bei Ausgangspegeln unter +24 dBm pro Ton unterhalb von -17 dBm liegen.
Merkmale
- 600 MHz bis 960 MHz Frequenzbereich
- 35,5 dB Gain
- +46 dBm Ausgang IP3 bei Pout = +24dBm/Ton
- 31 % PAE bei +27 dBm Pout
- Intern abgestimmt
- Integrierte Zwischenstufenabstimmung
- Vorspannung einstellbar
- Geringe Leerlaufstromstärke
- 13-poliges 3,5 mm x 4,5 mm SMT-Gehäuse ohne Anschlussbeine
- Bleifrei, halogen-/antimonfrei und RoHS-konform
Applikationen
- Drahtlose Infrastrukturen
- Repeater, Verstärker und DAS
- Hochleistungsverstärker
- Kleinzellen-BTS
Technische Daten
- 600 MHzz bis 960 MHzz Frequenzbereich Betriebstemperatur
- Typische Testfrequenz 849 MHz
- +7 dBm maximale HF-Eingangsleistung bei 50 Ω T=+25°C
- Maximale Versorgungsspannung +6 V
- Typische Gain: 35,5 dBB
- Typischer Rauschfaktor 5 dB
- Typischer Ausgang P1dB 30,5 dBm
- +46 dBm typischer IP3-Ausgang
- Maximaler IMD3, IMD5 und IMD7 bei -17 dBm
- Typischer Strom 370 mA
- Typischer Leistungszugewinner-Wirkungsgrad 31 %
- Typischer Ruhestrom 84 mA
- Typischer thermischer Widerstand von 301 °C/W
- Betriebstemperaturbereich des Gehäuses von -40 °C bis +105 °C
- +170 °C maximale Sperrschichttemperatur
- ESD-Bewertungen
- Klasse 1C Human Body Model (HBM) gemäß ESDA / JEDEC JS-001-2012
- Klasse C3 Geladenes Gerätemodell (CDM) gemäß JEDEC JESD22-C101F
- Feuchteempfindlichkeit (MSL) 3 gemäß IPC/JEDEC J-STD-020

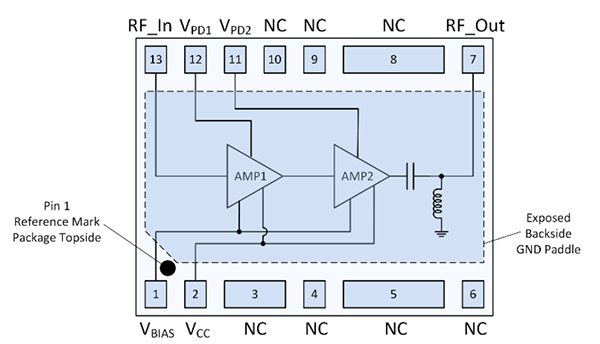

Funktionales Blockdiagramm
Schaltschema der Applikations-Schaltung
Verwandtes Development Tool
