Qorvo QPC1220Q Breitband-DP4T-Routing-Schalter
Der Qorvo QPC1220Q Breitband-DP4T-Routing-Schalter ist ein verlustarmer, zweipoliger, adressierbarer und vierfach umlegender Wechselschalter mit hoher Linearität und einer Leistung, die für Übertragungs-Routing-Applikationen optimiert ist. Der QPC1220Q integriert ein serielles Steuersystem, das mit dem RFFE-Standard kompatibel ist. Die ausgewählten Leitungen (SID) bieten eine USID-Adressierbarkeit und bis zu zwei Platzierungen des QPC1220Q auf dem gleichen Design.
Der QPC1220Q von Qorvo wird mit einer einzelnen VIO-Spannungsversorgung betrieben und ist in einem kompakten LGA-Gehäuse (Land-Grid-Array, LGA) von 2,0 mm x 2,0 mm untergebracht. Dieses Bauteil bietet Designern eine kleine, benutzerfreundliche Schaltkomponente für eine schnelle Integration in Multimodus-Multiband-Systeme.
Merkmale
- Gemäß AEC-Q100 Klasse 2 qualifiziert
- Ausgezeichnete Einfügungsdämpfung und Isolationsleistung
- Hohe Linearität
- RFFE 2.1 Steuerschnittstelle
- Breitbandleistung geeignet für mehrere Luftschnittstellen, einschließlich 5G-Applikationen
- Frequenzbereich: 617 MHz bis 6.000 MHz
- Sehr geringe Stromaufnahme
- Slave-ID für mehrere Platzierungen auf dem gleichen Board
- DC-Sperrkondensatoren sind in typischen Applikationen nicht erforderlich
- VIO-Einzelversorgung
- Betriebstemperaturbereich: -40 °C bis +105 °C
- LGA16-Gehäuse von 2,0 mm x 2,0 mm x 0,52 mm
- Halogenfrei, bleifrei und RoHS-konform
Applikationen
- 5G-Routing
- Automotive-Telematik
- Mobilfunkband-Applikationen
- Multimodus-GSM-, CDMA-, WCDMA- und LTE-Applikationen
Development Tools
Qorvo QPC1220QDK Design-Kit
Demonstrations- und Entwicklungsplattform für den QPC1220Q Breitband-DP4T-Routing-Schalter.

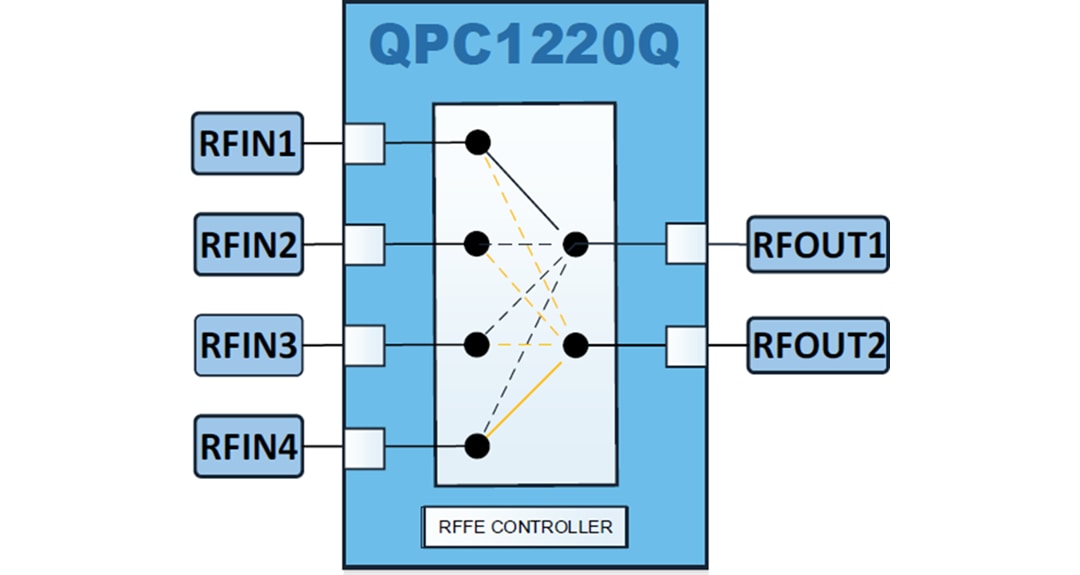

Blockdiagramm
Gehäuseabmessungen
Veröffentlichungsdatum: 2021-05-12
| Aktualisiert: 2022-03-11
