Pulse Electronics Oberflächenmontierbare Wi-Fi®-Antennen aus Metall
Die Metall-Wi-Fi®-Antennen zur Oberflächenmontage von Pulse Electronics verfügen über einen I-PEX MHF 4L-Stecker mit 95 mm und 10 mm Kabel sowie einen weichen Schwamm als Antennenträger. Diese Antennen arbeiten in den Frequenzbereichen 860 MHz bis 930 MHz 2,4 GHz bis 2,5 GHz und 5.150 GHz bis 7,125 GHz mit einer Nenn-Impedanz von 50 Ω. Die Wi-Fi-Antenne arbeitet in einem Temperaturbereich von -40 °C bis 85 °C. Diese Antenne wird mit Abmessungen von 29 mm x 26,8 mm x 3,65 mm und 37 mm x 9 mm geliefert. Zu den typischen Applikationen gehören IoT, M2M, Automatisierung und Sicherheit.
Merkmale
- Wi-Fi 6E-Bänder
- Flexible PCB-Antenne
- I-PEX MHF 4 L Steckverbinder mit 95 mm Kabel
- I-PEX MHF 4 L Steckverbinder mit 100 mm Kabel
- Kabel und Steckverbinder können angepasst werden
- Weichschwamm als Antennenträger
Applikationen
- IoT
- M2M
- Automatisierung
- Sicherheit
Technische Daten
- Frequenzbereich:
- 2,4 GHz bis 2,5 GHz
- 5.150 GHz bis 7,125 GHz
- 860 MHz bis 930 MHz
- 50 Ω Nennimpedanz
- Rückflussdämpfung: < -5="">
- Wirkungsgrad (%) (auf Nicht-Metall geklebt) von 50 % - 2,4 GHz bis 2,5 GHz und 5,150 GHz bis 7,125 GHz Band
- Wirkungsgrad (%) (auf Metall geklebt):
- 60 % – 2,4 GHz bis 2,5 GHz Band
- 50 % – 5,150 GHz bis 7,125 GHz Band
- Gain (dBi) (auf Nicht-Metall geklebt):
- 0,5 ± 0,5 dBi bei 2,4 GHz bis 2,5 GHz
- 4 ± 1 dBi bei 5.150 GHz bis 6 GHz
- 2 ± 1 dBi bei 6 GHz bis 7,125 GHz
- Gain (dBi) (auf Metall geklebt):
- 3 ± 1 dBi bei 2,4 GHz bis 2,5 GHz
- 4,5 ± 1 dBi bei 5,150 GHz bis 6 GHz
- 3 ± 1 dBi bei 6 GHz bis 7,125 GHz
- -40 °C bis 85 °C Betriebstemperaturbereich
- Abmessungen:
- Abmessungen: 29 mm x 26,8 mm x 3,65 mm (Länge x Breite x Höhe)
- 37 mm x 9 mm
Datenblätter

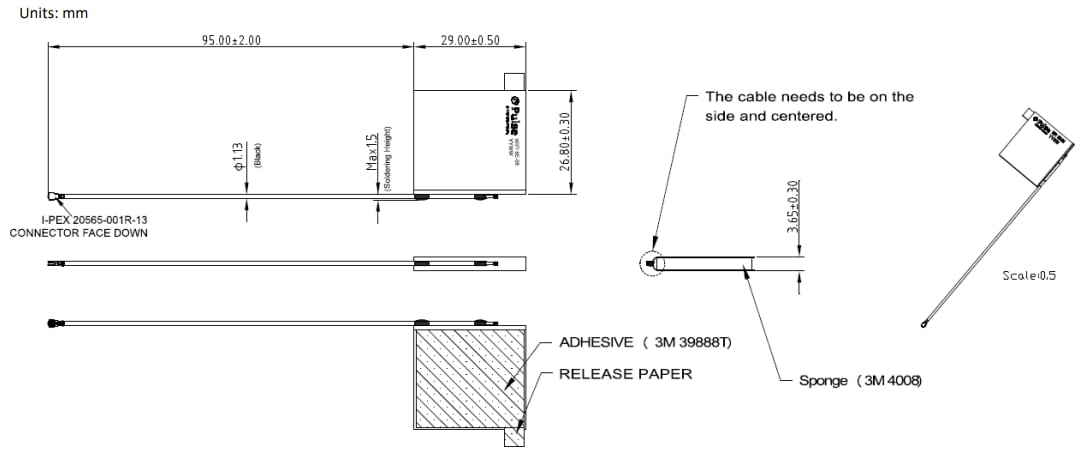

Mechanisches Diagramm
Veröffentlichungsdatum: 2024-07-11
| Aktualisiert: 2025-04-22
