Panasonic Industrial Devices HE-A Universal-Leistungsrelais

Die HE-A Universal-Leistungsrelais von Panasonic Industrial Devices sind Relais mit hoher Kapazität, die einen maximalen Schaltstrom (induktiv) von 90 A und 110 A erreichen können. Diese Leistungsrelais enthalten einen optionalen, normalerweise geschlossenen Hilfskontakt für die Kontaktpositionsüberwachung und Schweißnahterkennung. Darüber hinaus enthalten die HE-A Leistungsrelais einen Spiegelkontaktmechanismus mit einem Hilfskontakt, der mit IEC60947-4-1 konform ist, um die Schweißnahterkennung zu ermöglichen. Diese Leistungsrelais haben einen Kurzschlussnennstrom (SCCR) von 5 kA, eine niedrige Spulenhalteleistung von 310 mW und einen anfänglichen minimalen Kontaktabstand von 3,6 mm (Form-A).

Die HE-A Leistungsrelais sind in 12-V_DC und 24-V_DC -Spulen zusammen mit einem optionalen 1-Form-B-Schweißnahterkennungskontakt in einer kompakten Größe von 33 mm x 38 mm x 38,8 mm erhältlich. Diese Leistungsrelais werden in Photovoltaik-Wechselrichtern (PV), Solarmodulen, EV-Ladestationen der Stufe 2 und Elektrofahrzeug-Versorgungsausrüstungen (Electric Vehicle Supply Equipment, EVSE) verwendet.

Merkmale

Maximaler Dauerstrom von 110 A geeignet für Hochstromapplikationen (geringe Wärmeentwicklung)
Normalerweise geschlossene Hilfskontaktoption für Schweißnahterkennung
5 kA Kurzschlussnennstrom (SCCR) zur Beständigkeit gegen Fehlerstrom
90 A maximaler Schaltstrom (induktiv)
Kontaktabstand (anfänglich):

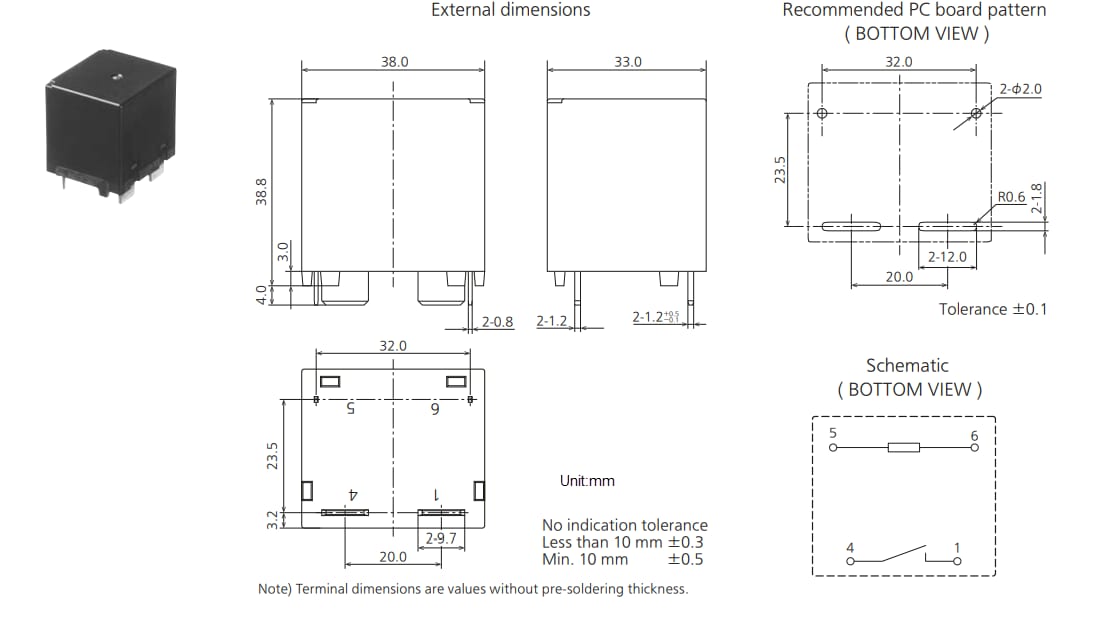

- Mindestens 3,6 mm für Form-A

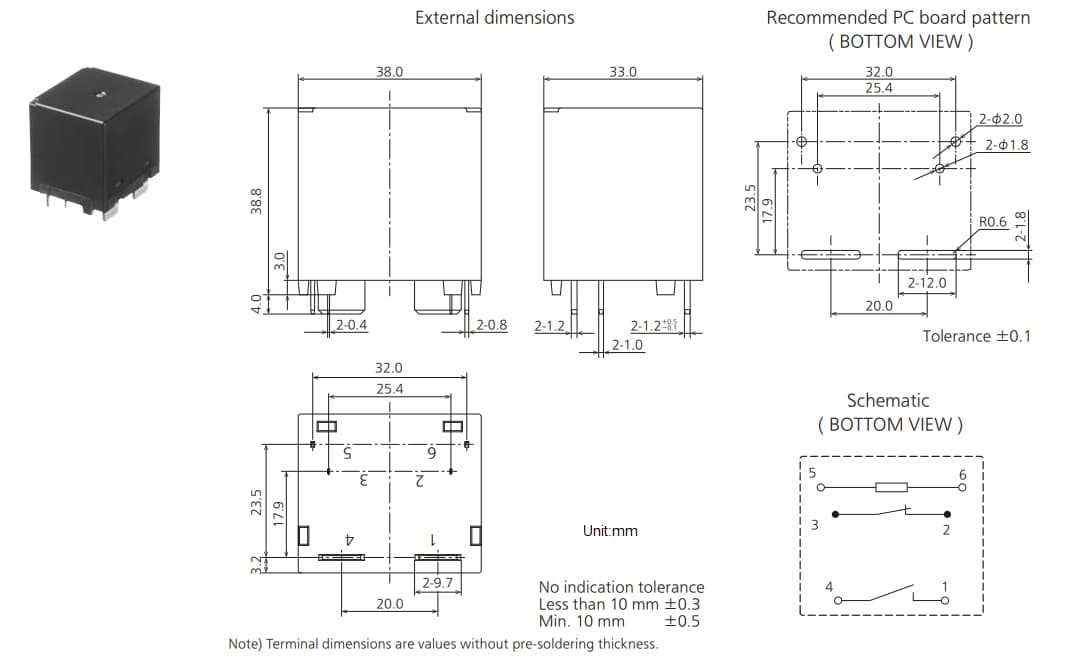

- Mindestens 0,5 mm für Form-B (wenn Form-A Kontakt geschweißt)

1,92 W geringe Betriebsleistung (310 mW Halteleistung)
Isolierwiderstand (anfänglich): 1000 MΩ (min.)
Maximale Betriebszeit von 30 ms (bei Nennspulenspannung, bei 20 °C, ohne Prellung)
Funktionale Stoßfestigkeit von 98 m/s² (Halbsinus-Stoßimpuls: 11 ms, Erkennungszeit: 10 µs)
